3 Kanal LED-Lichtorgel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
6 Transistor BC548C (BC546C-BC550C)
3 Widerstand 470 Ohm
7 Widerstand 10 kOhm
3 Widerstand 220 kOhm
2 Kondensator 4,7nF
2 Kondensator 47nF
3 Kondensator 470nF
3 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
1

Cinchbuchse / Klinkenstecker Mono

mit Anschlussdrähten


Bauteileset bei DES bestellen





Beschreibung



Auf nahezu jeder größeren Party begleiten diese Anlagen die Musik mit ihrem Licht. Lichtorgeln gehören einfach dazu. Eine etwas kleinere Ausführung so einer Anlage kann hier nachgebaut werden. Für die 3 Leuchtdioden werden unterschiedliche Farben gewählt.



Die Schaltung wird einfach an ein NF-Signal von einem Walkman oder einer HiFi-Anlage angeschlossen. Mit den 3 Trimmpotis kann die Empfindlichkeit der 3 Frequenzbereiche geregelt werden. Die rote Leuchtdiode ist für die niedrigen Frequenzbereiche zuständig. Die Gelbe zeigt die mittleren Bereiche an und die grüne LED leuchtet bei hohen Frequenzen auf.

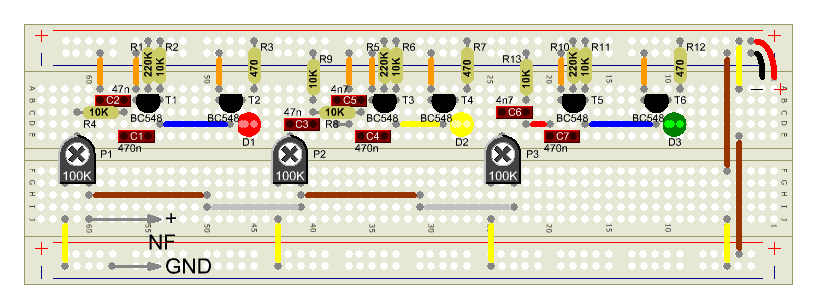

Aufbau









Empfohlene Lehrgänge



Frequenzfilter - Türsteher für Frequenzen

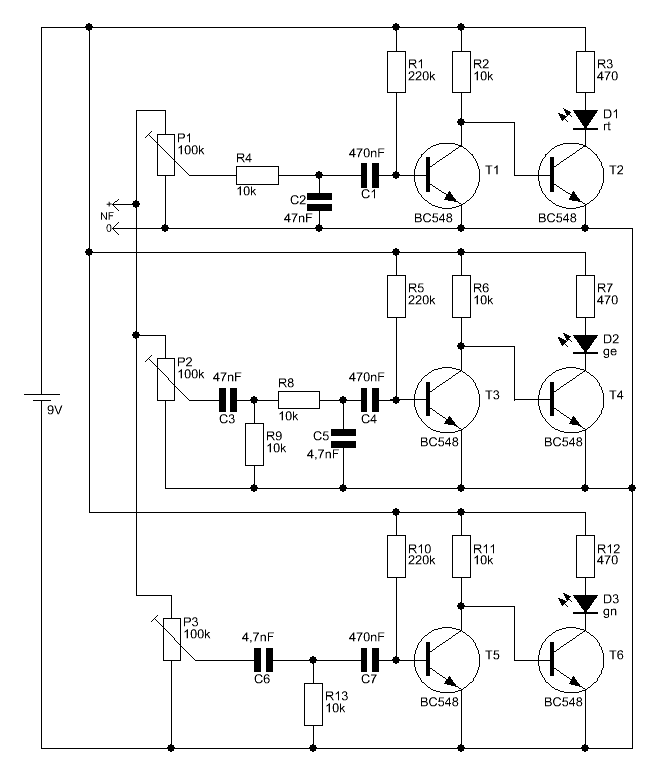

Funktionsbeschreibung



Bei dieser Lichtorgel handelt es sich im Grunde um drei gleichartige Schaltungen, die nur über ein gemeinsames Eingangssignal verfügen. Dieses Eingangssignal wird erst über einen Potentiometer (P1-P3) geführt, wodurch man dieses, bei Bedarf, abschwächen kann. Bevor das Signal dann die Transistoren T1, T3 oder T5 erreicht muss es noch durch einen Frequenzfilter, wo dieses evtl. blockiert werden.



Bei der oberen Stufe, wird mit Hilfe von R4, C1 und C2 ein Tiefpass gebildet. Hier werden nur die Tiefen Töne durchgeleitet. Die untere Stufe erhält durch C6, C7 und R13 einen Hochpass, so dass hier die hohen Frequenzen passieren können. In der Mittleren Stufe findet man eine Kombination aus beiden und bildet mit C3-C5 , R8 und R9 einen Bandpass, womit hier die mittleren Frequenzbereich durch kommen.



Nun wird das übrig gebliebene Signal auf die Basen der ersten Transistorstufe gegeben (T1, T3 und T5). Da wir hier mit sehr kleinen Signalen rechnen müssen, steuern wir den Transistor durch Verwendung der Widerstände R1, R5 und R10 schon durch. Die negativen Flanken des Audiosignals sorgen dann dafür, dass der Transistor wieder etwas gesperrt wird.



Da wir hier aber nun ein negatives Signal haben, kehren wir dieses mit Hilfe der Transistoren T2, T4 und T6 wieder um und steuern damit dann auch die 3 Leuchtdioden D1-D3, die dann im Takt der Musik und je nach Frequenzlage aufblinken.
