Dämmerungsschalter



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
3 Transistor BC548C (BC546C-BC550C)
1 Widerstand 100 Ohm
1 Widerstand 470 Ohm
2 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
2 Widerstand 22 kOhm
2 Widerstand 47 kOhm
1 Widerstand 100 kOhm
1 Lichtabhängiger Widerstand (LDR)
1 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Der Tag nähert sich langsam dem Ende. Wie von Geisterhand gehen auf einmal die Beleuchtungen an. Hierfür sind die so genannten Dämmerungsschalter verantwortlich. So einen Schalter stellt diese Schaltung da.



Den Fotowiderstand R2 bringt man am besten an einer stelle an, wo er das Tageslicht ungehindert einfangen kann. Mit P1 lässt sich die Empfindlichkeit der Schaltung regeln.

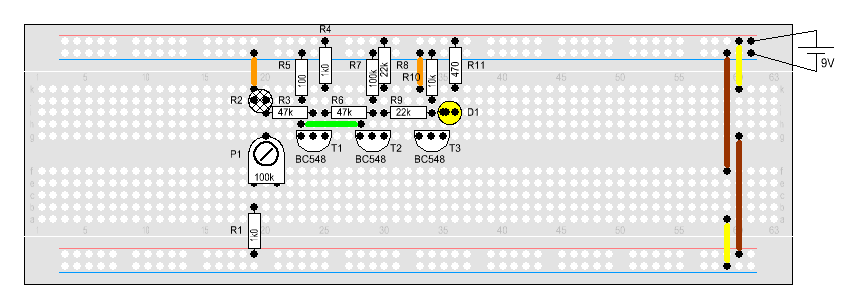

Aufbau









Empfohlene Lehrgänge



Schmitt-Trigger - Berechenbar bis auf mV





Funktionsbeschreibung

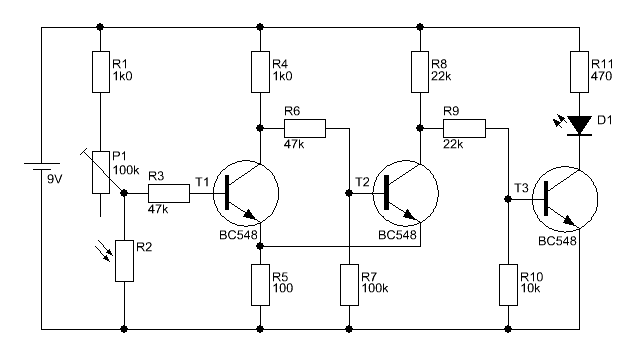

Kern der Schaltung ist der Schmitt-Trigger, bestehend aus T1 und T2. Der Eingang wird versorgt mit der Kombination aus R1-R3 und P1. R2 ändert seinen Wert, je nach Lichteinfall. Durch P1 kann der Gesamtwiderstand von R2 noch variiert werden. Ist es zu dunkel, schaltet der Schmitt-Trigger ab und T3 kann über R8 und R9 durchschalten. Die LED leuchtet auf.
