Anz. |
Bezeichnung |
Datenblatt |
|
1 |
Batterie/Spannungsquelle 9V |
|
|
1 |
NE555 |
 |
|
1 |
Transistor BC548C (BC548C-BC550C) |
|
|
1 |
Widerstand 220 Ohm |
|
|
1 |
Widerstand 470 Ohm |
|
|
1 |
Widerstand 1,0 kOhm |
|
|
1 |
Widerstand 4,7 kOhm |
|
|
1 |
Widerstand 10 kOhm |
|
|
1 |
Trimmpotentiometer 50 kOhm |
|
|
1 |
Elektrolytkondensator
10 µF/16V |
|
|
1 |
Elektrolytkondensator
100 µF/16V |
|
|
1 |
Kondensator 10nF |
|
|
1 |
Lautsprecher 0,5W/8 Ohm |
|
Bauteileset bei DES bestellen |

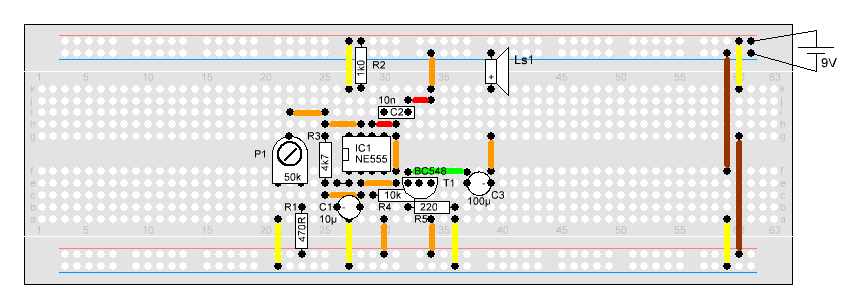

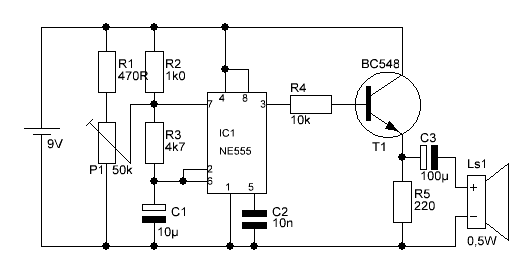

Im Modellbau findet man immer wieder Modelle, die mit
Hilfe einer Elektronik, das Dieselgeräusch immetieren. Eine einfache Version so
einer Schaltung findet man hier.
Die 'Geschwindigkeit' lässt sich mit P1 regeln.
Ein Video zu dieser Schaltung gibt es
hier.
