Dunkelschaltung



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 Transistor BC548C (BC546C-BC550C)
1 Widerstand 470 Ohm
1 Widerstand 100 kOhm
1 Lichtabhängiger Widerstand (LDR)
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Die Sonne nimmt langsam vom Tag Abschied. Und wie von Geisterhand gehen überall Beleuchtungen an.



Schuld hierfür könnte so eine ähnliche Schaltung wie diese hier sein. Mit der Variation von R1 lässt sich die Empfindlichkeit noch einstellen.





Video



Ein Video zu dieser Schaltung gibt es hier.

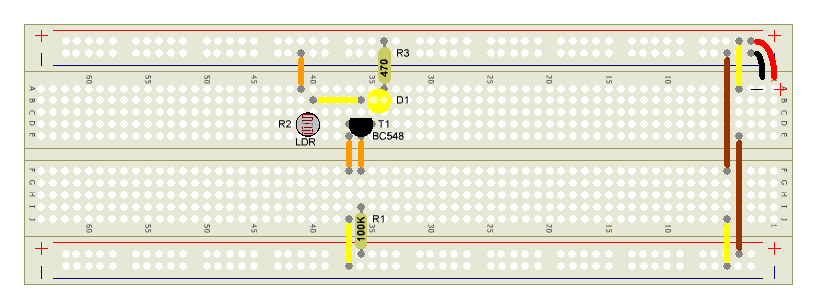

Aufbau
