Klatschschalter



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
2 Diode 1N4001 (1N4001-1N4007)
1 Widerstand 470 Ohm
6 Widerstand 1,0 kOhm
1 Widerstand 4,7 kOhm
3 Widerstand 10 kOhm
1 Widerstand 22 kOhm
1 Widerstand 1,0 MOhm
1 Kondensator 100 nF
2 Elektrolytkondensator 1 µF/16V
1 Elektret-Mikrofonkapsel
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Man betritt den Raum. Es ist dunkel. Einmal kräftig klatschen und der Raum wird in ein angenehmes Licht getaucht. Nach einiger Zeit soll der Raum wieder verlassen werden. Wiederum einmal klatschen und das Licht verlischt wieder.



Mit dieser Schaltung wird so eine Funktion ermöglicht. Diese Anlage reagiert auf Laute Geräusche und schaltet die Leuchtdiode entweder an oder aus, je nach vorherigen Zustand.

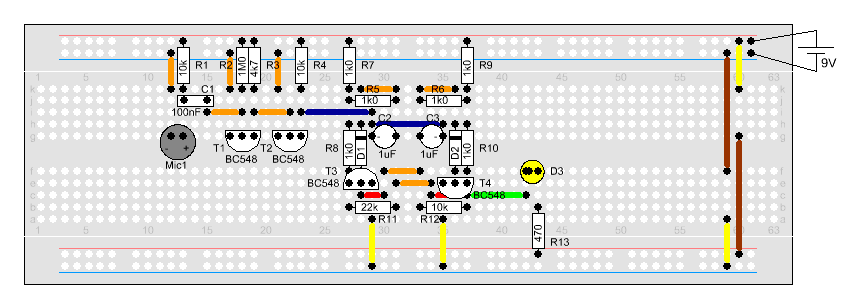

Aufbau









Empfohlene Lehrgänge



Mikrofone - Elektronischer Lauschangriff

Stromstosssschaltung - Nur ein Klick





Funktionsbeschreibung

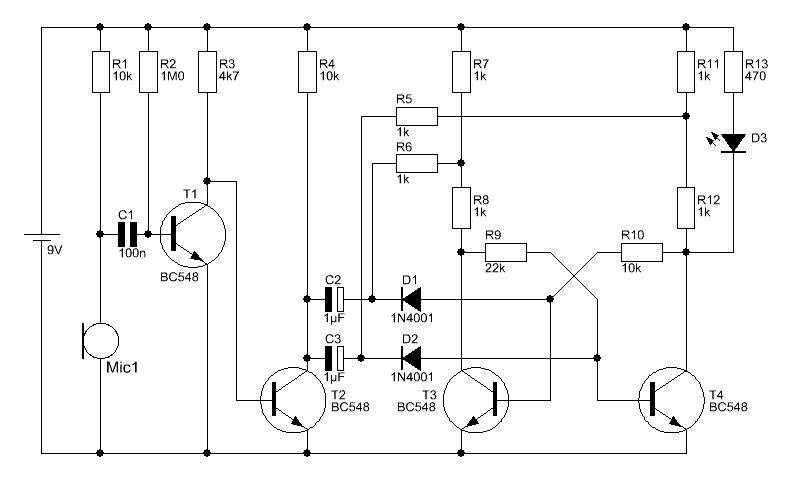

Kern dieses Klatschalters bildet die Stromstossschaltung, die aus den Transistoren T3 und T4 im Kern besteht. Angesteuert wird die in Stromstoss arbeitende bistabile Kippstufe durch den Transistor T2. Und T2 anzusteuern muss der einstufige Transistorverstärker, welcher aus T1 besteht, kurzfristig sperren. So lange T1 durch den Widerstand R2 gerade noch offen gehalten wird, wird die BE-Strecke von T2 überbrückt und dieser ist entsprechend zu.



Damit T1 sperren kann, ist es nötig, dass ein Signal von Mikrofon kommt. Dieses wird über den Widerstand R1 mit Spannung versorgt. C1 sorgt dafür, dass der Gleichspannungsanteil heraus gefiltert wird. Somit gelangen die negativen Spannungssignale des Mikrofons an die Basis von T1. T1 sperrt, T2 steuert in dem Moment durch und löst die Stromstosschaltung aus, welche dann die Leuchtdiode D1 ein- bzw. ausschaltet.
