Mini-Roulette
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 3 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Diode 1N4001 (1N4001-1N4007) |
|
| 1 | CMOS-IC 4017 |
|
| 10 | Widerstand 470 Ohm | |
| 4 | Widerstand 1,0 kOhm | |
| 2 | Widerstand 10 kOhm | |
| 3 | Elektrolytkondensator 1,0 µF/16V | |
| 1 | Mikrotaster |
|
| 9 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||

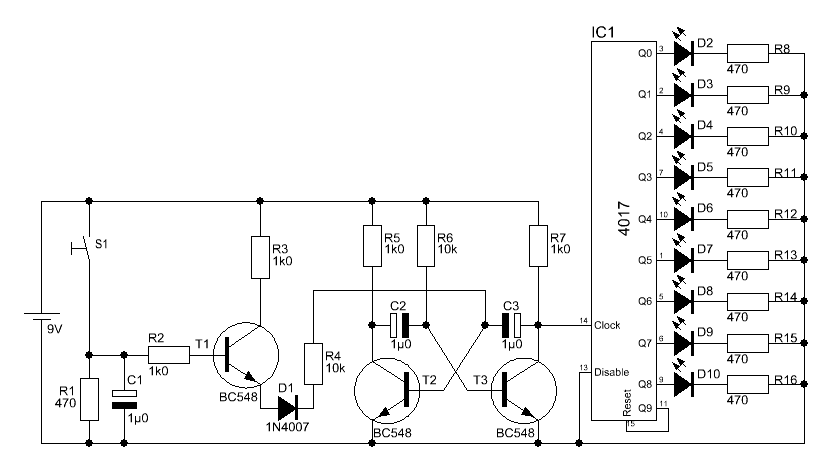

Beschreibung
Eines der beliebtesten Spiele in einem Casino ist das Roulette. Durch geschicktes Setzen der Spielchips ist es möglich mit einer Spielrunde bis zum 36-Fachen seines Einsatzes zu gewinnen.
Eine kleine Version dieses Spiels gibt es hier in elektronischer Form. Durch drücken von S1 'rollt' die Kugel. Wird der Taster los gelassen, rollt die Kugel langsam aus und bleibt nach einen Augenblick stehen. Hierbei gibt es 2 Farben und die 0 wie beim echten Roulette. Nur hier gibt es nur 9 Felder und anstatt rot und schwarz, gibt es hier rot und grün. Die gelbe LED stellt die 0 dar.
Video
Ein Video zu dieser Schaltung gibt es hier.

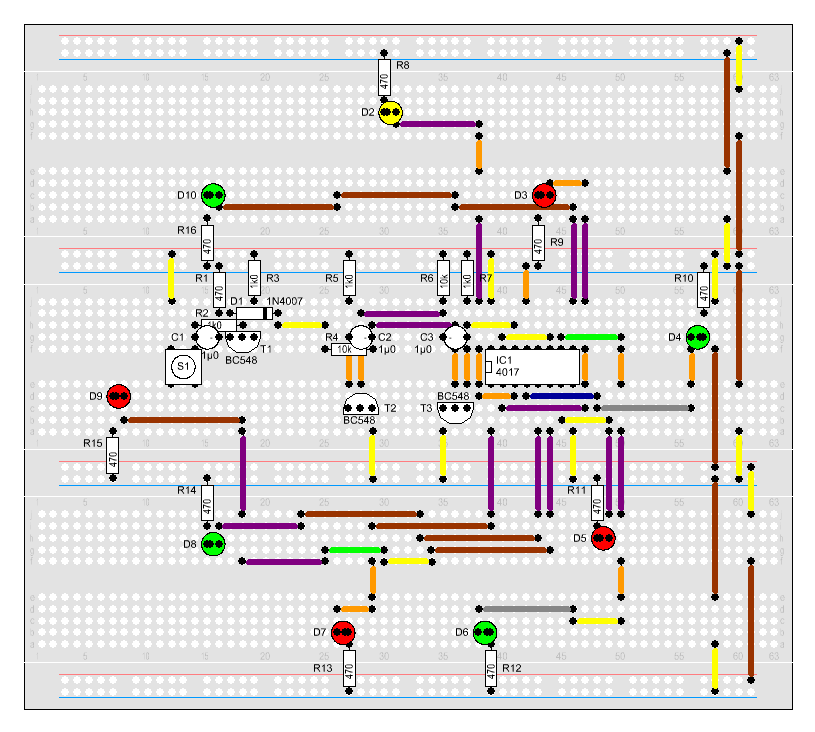

Aufbau
