Musik-Lauflicht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
9 Transistor BC548C (BC546C-BC550C)
1 CMOS-IC 4017
8 Widerstand 470 Ohm
1 Widerstand 10 kOhm
1 Widerstand 22 kOhm
8 Widerstand 47 kOhm
1 Widerstand 470 kOhm
1 Kondensator 4,7nF
1 Kondensator 10nF
1 Kondensator 470nF
1 Trimmpotentiometer 47 kOhm
8 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
1

Cinchbuchse / Klinkenstecker Mono

mit Anschlussdrähten


Bauteileset bei DES bestellen





Beschreibung



Lauflichter gibt es ja in etlichen verschiedenen Varianten. Interessanter wird diese Schaltung aber erst, wenn diese nicht nur einfach mit einer Frequenz laufen sondern, z.B. im Takt der Musik weiterschaltet.

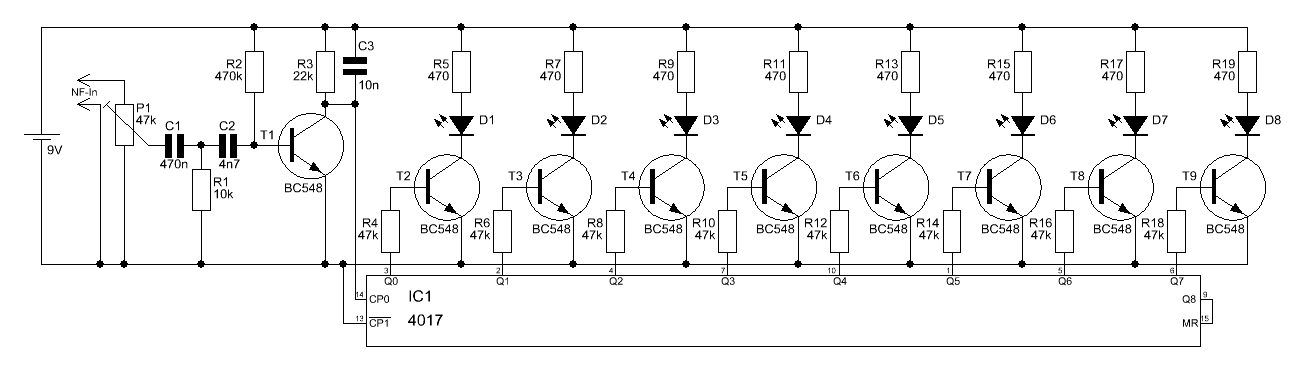

So etwas stellt diese Schaltung dar. Der Takt für dieses Lauflicht kommt von einer beliebigen Musikquelle z.B. PC, HiFi-Anlage, Mp3-Player. Mit Hilfe von P1 kann man das Verhalten der Schaltung noch etwas einstimmen.

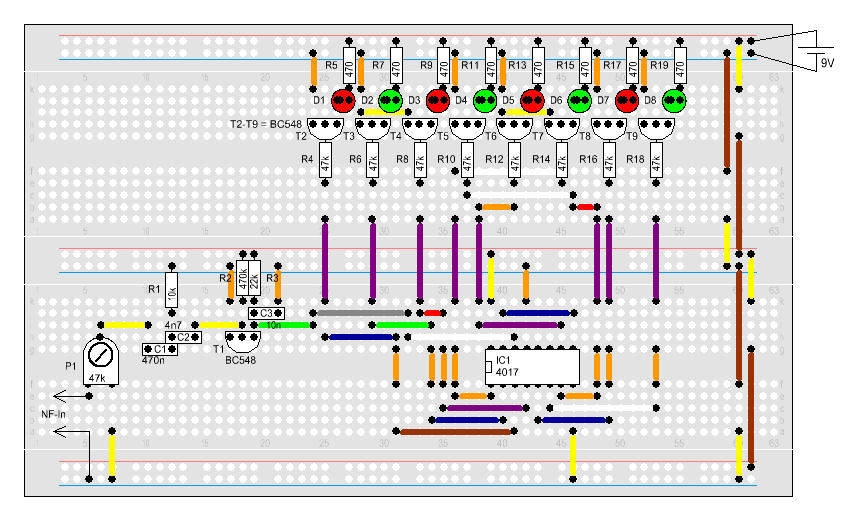

Aufbau
