NF-Gegentaktverstärker



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
1 Transistor BC558C (BC556C-BC560C)
2 Diode 1N4001 (1N4001-1N4007)
2 Widerstand 10 Ohm
1 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
1 Widerstand 47 kOhm
1 Elektrolytkondensator 10 µF/16V
1 Elektrolytkondensator 470 µF/16V
1 Trimmpotentiometer 10 kOhm
1

Cinchbuchse / Klinkenstecker Mono

mit Anschlussdrähten


1 Lautsprecher 0,5W/8 Ohm

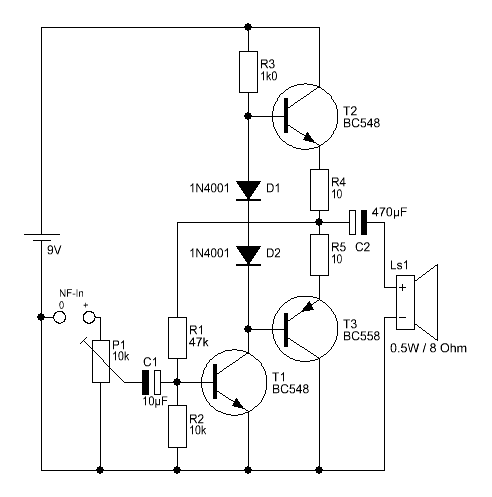

Beschreibung



Man möchte sich ein paar gemütliche Stunden machen, gönnt sich ein Glas Rotwein, schaltet die HiFi-Anlage ein und aus dem Lautsprecher ertönen gemütliche musikalische Klänge.



Um dies zu ermöglichen benötigt man unter anderem einen Verstärker. So einen Verstärker, wenn auch in viel kleinerer Form, stellt diese Bastelei dar. Dieser Verstärker schafft durchaus eine Leistung von 0,5W, was in vielen Fällen sogar schon ausreichend ist. Er kann z.B. verwendet werden um die Ausgangssignale eines Walkman, Mp3-Players etc. zu verstärken.



Für den Verstärker an ein entsprechendes Gerät anzuschließen muss man sich ein entsprechendes Kabel herstellen. Der Verstärker wird bei einem Walkman einfach anstelle des Kopfhörers eingesteckt. Für den Lautsprecher sollte min. die angegebene Leistung verwendet werden. Mit P1 kann die Lautstärke geregelt werden. Soll diese Schaltung Stereo wiedergeben, muss sie einfach nur 2x aufgebaut werden. Dies ist problemlos auf einem Board zu bewerkstelligen.

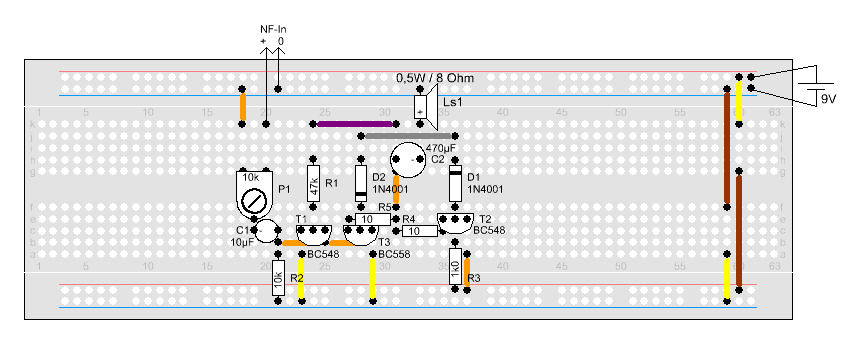

Aufbau
