Regelbarer Taktgeber



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 NE555
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
1 Elektrolytkondensator 10 µF/16V
1 Kondensator 10 nF
1 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen

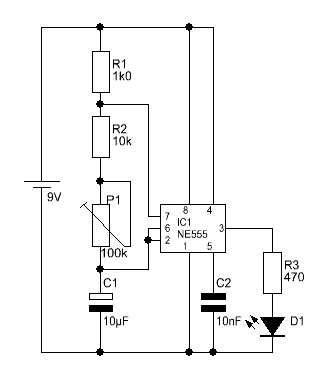

Beschreibung



Experimente mit digitalen Schaltungen sind bei vielen Elektronikern sehr beliebt. Hierzu wird aber oft eine Taktquelle benötigt. Am Besten sind Taktquellen geeignet, welche sich stufenlos regeln lassen.



Mit dieser kleinen Bastelei hier erhält man einen Taktgeber der einen Regelbereich von 1:10 hat. Bei der gezeigten Konfiguration wird eine Frequenz von ca. 1-10 Hz abgegeben. Durch ändern von C1 lassen sich problemlos andere Frequenzbereiche einstellen.



Durch den Einsatz von einem NE555 kann die Schaltung mit einem sehr großen Spannungsbereich betrieben werden.





Video



Ein Video zu dieser Schaltung gibt es hier.

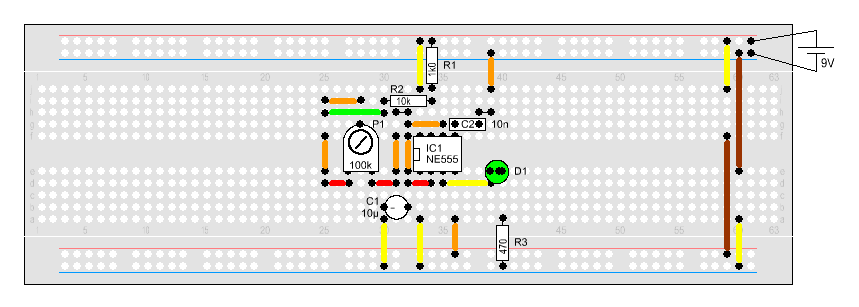

Aufbau
