Roboterlizer



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4066
1 CMOS-IC 4069
1 Widerstand 1,0 kOhm
1 Kondensator 470nF
1 Trimmpotentiometer 100 kOhm
Bauteileset bei DES bestellen





Beschreibung



SciFi-Filme zeichnen sich unter anderem dadurch aus, das diese vor Spezial-Effekten nur so strotzen. Es gibt auch ein Element, welche in diesen Filmen eigentlich nicht fehlen darf. Es sind Roboter. Nun benötigen Roboter aber auch eine typische Stimme.

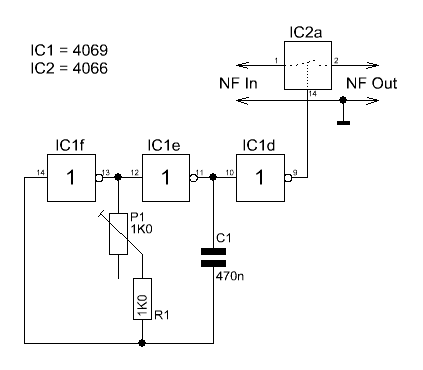

Diese Roboterstimme kann man leicht mit dieser kleinen Schaltung erzeugen. Mit Hilfe von P1 kann der Klang des Roboters variiert werden.





Aufbau









Empfohlene Lehrgänge



Bilaterale Schalter - Digital steuert Analog

Taktgeber - Herzschrittmacher der Elektronik
