Sensorschalter



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
2 Diode 1N4001 (1N4001-1N4007)
1 Widerstand 470 Ohm
7 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
1 Widerstand 22 kOhm
2 Widerstand 47 kOhm
2 Elektrolytkondensator 1 µF/16V
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



In einigen Geräten arbeiten anstelle von Tastern oder Schaltern, Sensoren, die nur auf eine Berührung reagieren. Solche Sensoren haben den Vorteil, dass diese Wartungsfrei und eine nahezu unendliche Lebensdauer haben.



Mit dieser Schaltung lässt sich so ein Sensor nachbauen. Wird hier der Sensor berührt schaltet sich die Leuchtdiode ein. Bei der nächsten Berührung wieder aus.





Video



Ein Video zu dieser Schaltung gibt es hier.

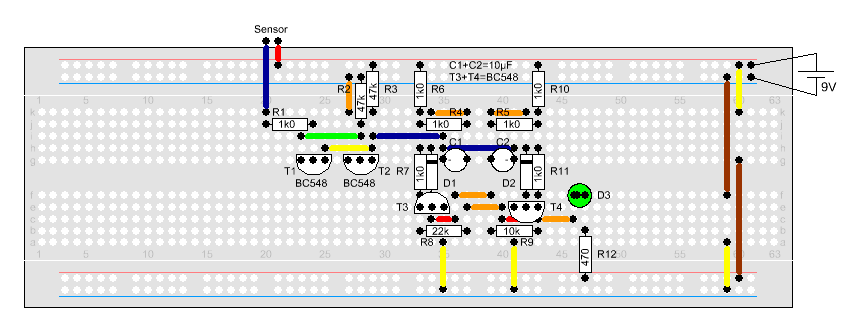

Aufbau









Empfohlene Lehrgänge



Stromstosssschaltung - Nur ein Klick

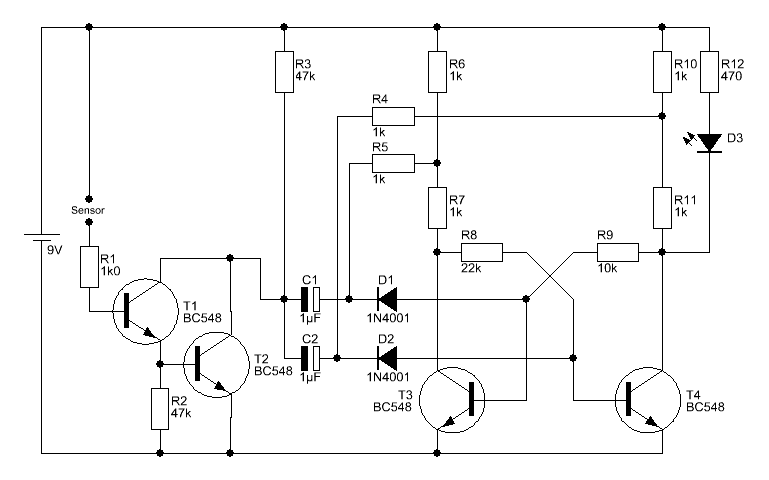

Funktionsbeschreibung



Die hier in der Schaltung verwendete Stromstossschaltung wird durch die beiden Transistoren T1 und T2 angesteuert, welche in einer Darlingtonschaltung geschaltet sind. Dieser Schaltungstyp ist hier notwendig um die sehr geringen Ströme, die man am 'Sensor' anlegt, zu verstärken. R1 schützt die Darlington-Stufe vor Überströmen, falls man direkt eine Spannung an den Eingang legen sollte.
