Sicherheits-Lichtschranke
Stückliste
| Anz. | Bezeichnung | Datenblatt | Ersatz |
| 1 | Batterie/Spannungsquelle 9V | ||
| 2 | Transistor BC548C (BC546C-BC550C) |
 |
|
| 1 | IR-Leuchtdiode LD271 |
|
LD274 |
| 1 | IR-Transistor BPW96 |
|
BPW40 |
| 2 | Widerstand 470 Ohm | ||
| 2 | Widerstand 47 kOhm | ||
| 1 | Mikrotaster | ||
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
|
Bauteileset bei DES bestellen |
|||
Beschreibung
Viele Maschinen werden durch unbeabsichtiges Eingreifen durch diverse Sicherheitseinrichtungen geschützt. Eine solcher Einrichtung stellt diese kleine Bastelei dar.

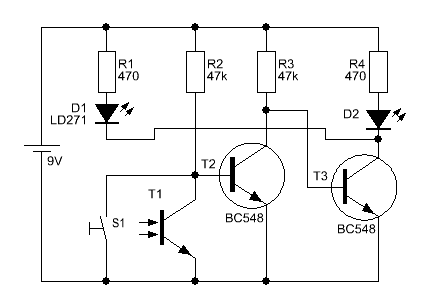

Die 'Maschine' wird durch Druck auf den Taster s1 aktiviert, signalisiert durch das Aufleuchten von D2. Wird nun die Lichtschranke zwischen D1 und T1 unterbrochen, so stoppt die Maschine sofort. D2 erlischt.
Video
Ein Video zu dieser Schaltung gibt es hier.

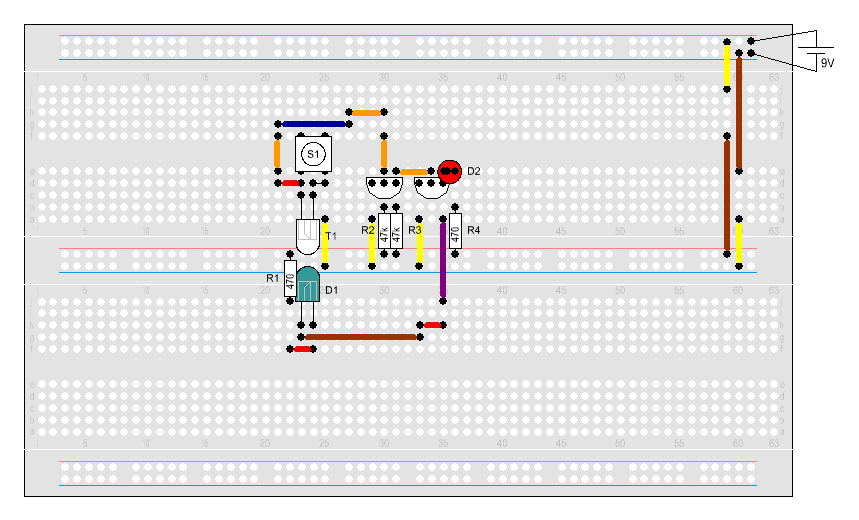

Aufbau
