Sicherungswächter
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 4 | Transistor BC548C (BC546C-BC550C) |
 |
| 2 | Widerstand 470 Ohm | |
| 1 | Widerstand 10 kOhm | |
| 3 | Widerstand 47 kOhm | |
| 2 | Widerstand 100 kOhm | |
| 2 | Elektrolytkondensator 10 µF/16V | |
| 2 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Sie möchten ein wenig Radio im Auto hören, aber das Gerät gibt keinen Ton von sich. Nun geht die Suche nach der Ursache los. Stromanschluss abgegangen? Batterie alle? Oder ist eventuell die Sicherung defekt? Letzteres könnte man mit dieser Schaltung leicht feststellen.

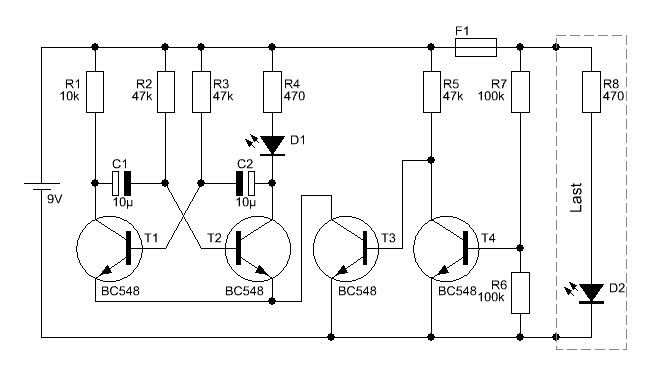

So lange die Sicherung F1 (Auf Steckboard simuliert durch die Drahtbrücke) in Ordnung ist, bekommt das Radio (Hier simuliert durch R8 und D2) Strom. Fällt die Sicherung aus, beginnt sofort D1 an zu blinken. So kann man sofort erkennen, dass die Sicherung defekt ist.
Möchte man die Schaltung für 12V verwenden, muss nur der Vorwiderstand der Leuchtdiode auf 1 kOhm erhöht werden.
