Stromrichtungsanzeige



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
1 Widerstand 100 Ohm
3 Widerstand 220 Ohm
1 Widerstand 10 kOhm
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm





Beschreibung



Sie versorgen Ihr wohliges Heim unter anderem mit Solarzellen zur Stromerzeugung. Um auch in sonnenarmen Zeiten mit elektrischer Energie versorgt zu sein, werden Akkus zum Speichern der Energie eingesetzt. Nun hat man aber das Problem, dass man gerne wüsste ob die Solaranlage genug Strom liefert, um das Heim zu versorgen und die Akkus zu laden. Da wäre eine Stromrichtungsanzeige hilfreich.

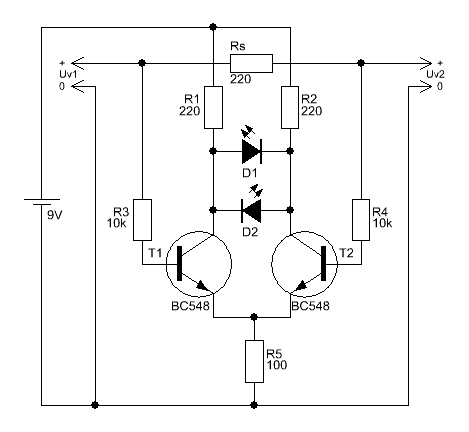

Hier ist so eine Schaltung. Diese wird direkt hinterm Akku geschaltet und kann so messen, ob die Akkus gerade geladen werden oder diese Strom ins Hausnetz abgeben. Fließt der Strom von Uv1 nach Uv2 leuchtet D1 auf und sie haben genug Energie um sich ein Festmahl zu kochen. Fließt der Strom von Uv2 nach Uv1, sollten Sie lieber eine Diät einlegen, weil die Akkus die Versorgung aufrecht erhalten.



Damit die Anzeige funktioniert, sollte man Rs so dimensionieren, dass an diesem min. 1V abfallen. Der angegebene Wert ist für die Versorgung einer Leuchtdiode vorgesehen.

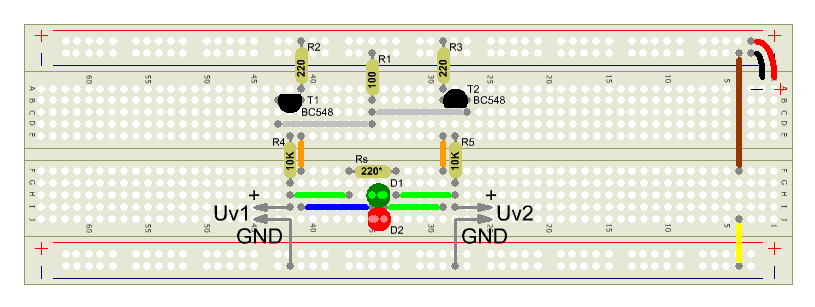

Aufbau
