Thermostat
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Diode 1N4007 (1N4001-1N4007) |
|
| 1 | NTC 10k | |
| 1 | Widerstand 470 Ohm | |
| 1 | Widerstand 1,0 kOhm | |
| 1 | Widerstand 10 kOhm | |
| 1 | Trimmpotentiometer 100kOhm | |
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
In Heizungsanlagen und Kühlsystemen darf eine wichtige Baugruppe auf keinen Fall fehlen. Denn ohne einer Thermostat-Schaltung würden diese Anlagen nicht funktionieren.

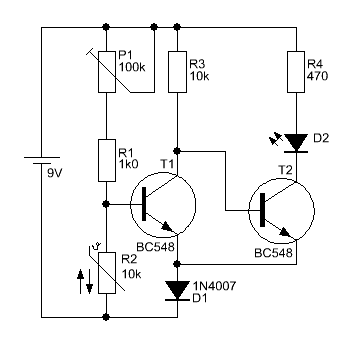

Hier wird eine einfache Version solch einer Thermostat-Schaltung vorgestellt. Mit P1 stellt man den gewünschten Schwellwert ein. In ca. der Mitte des Einstellreglers reagiert die Schaltung auf 25°C. Erwärmt man nun den NTC (R1) schaltet irgendwann die LED D1 ein. Sie geht erst wieder aus, wenn der Schwellwert unterschritten wird.

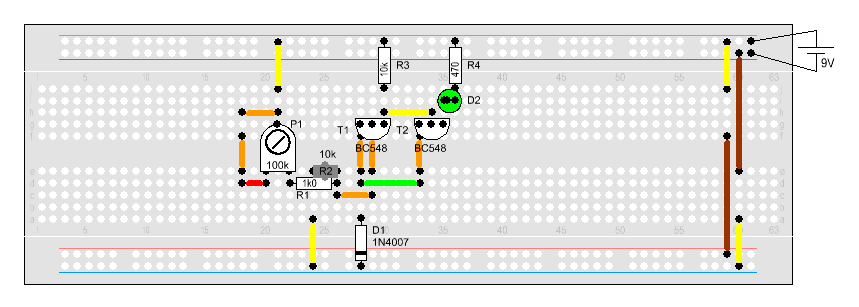

Aufbau
