Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
1	Bipolarer Transistor NPN oder PNP
1	Widerstand 100 Ohm
2	Widerstand 220 kOhm
1	Widerstand 470 kOhm
1	Trimmpotentiometer 500 kOhm
1	Multimeter mit µA-Messbereich
Bauteileset bei DES bestellen

Sie haben eine Schaltung in der es notwendig ist, dass mehrere Transistoren einen ähnlichen Verstärkungsfaktor besitzen. Ihnen steht aber kein Messgerät für diese Eigenschaft der bipolaren Transistoren zur Verfügung.

Mit dieser Schaltung können Sie diese Aufgabe, zumindest einigermassen, erfüllen.

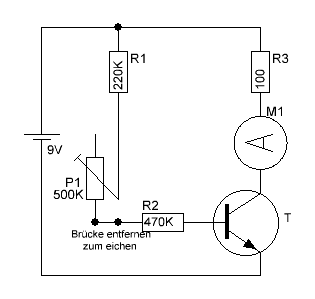

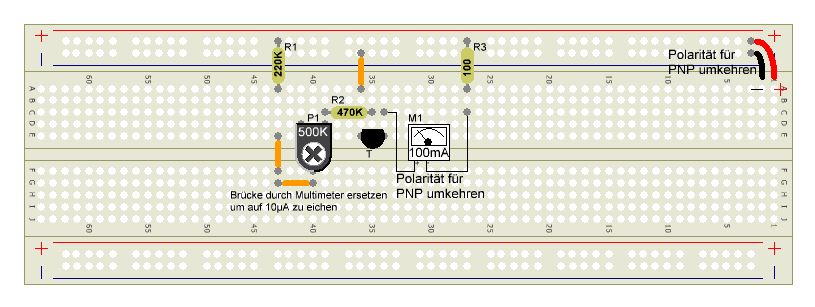

Zuvor muss jedoch eine Eichung vorgenommen werden. Hierzu setzen sie einen x-beliebigen Transistor in die Schaltung ein. Bei einem PNP-Typ ist zu beachten, dass die Spannungsversorgung umgedreht werden muss. Nun wird, anstelle der Strombrücke nach dem Trimmer ein Messgerät eingesetzt und hier der Strom mit Hilfe des Potis auf 10 µA abgeglichen.

Jetzt kann der Verstärkungsfaktor gemessen werden. Hierzu wird das Messgerät hinter R3 gesetzt. Pro Verstärkungsfaktor 100 fließt hier nun ein Strom von 1 mA. Kommen also 5 mA zum fließen, so besitzt der Transistor einen Faktor von 500. Anstelle eines Multimeters kann natürlich auch ein einzelnes Messwerk, empfohlen wird 10 mA bis 100 mA Messbereich, eingesetzt werden. Hier muss dann natürlich auch die Polarität gewechselt werden, wenn man PNP-Transistoren testen möchte. Mit entsprechenden Mehrfach-Um-Schaltern kann man sich so ein einfaches Testgerät basteln.
