Modul 4-Bit Datenausgabe



Materialbedarf



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle mit min. 9V
1 CMOS-IC 4001
4 Widerstand 220 Ohm
4 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm

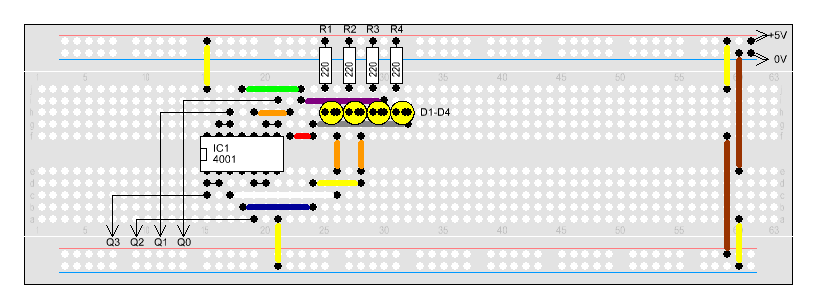

Aufbau



Jede einzelne Baugruppe der CPU gibt bestimmte Daten aus. Um diese zu überprüfen, gibt es dieses kleine Anzeigemodul.

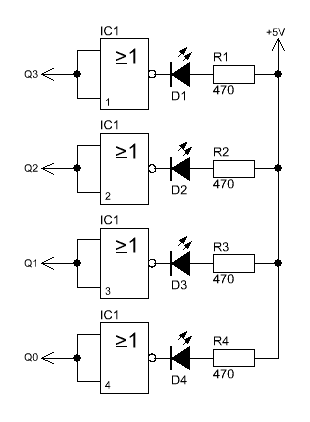

Der Aufbau ist recht einfach. Dieser besteht im Grunde nur aus 4 Treiberstufen nebst Leuchtdiode mit Vorwiderstand.

Die Treiberstufe wird an den entsprechenden Ausgang geklemmt und schon zeigt die Leuchtdiode die Zustand an. Wo genau diese Leitungen angeschlossen werden, wird in dem jeweiligen Lehrgang gezeigt.
