8 Kanal Lauflicht



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
8 Transistor BC548C (BC546C-BC550C)
1 CMOS-IC 4017
1 CMOS-IC 4069
8 Widerstand 470 Ohm
1 Widerstand 4,7 kOhm
8 Widerstand 47 kOhm
1 Elektrolytkondensator 10µF / 16V
8 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Sie schlendern gemütlich über die Kirmes, die sich gerade bei Ihnen befindet. Besonders faszinierend finden Sie die vielen bunten Lichter und Lauflichter. Gerne hätten Sie so etwas auch in Ihrer Wohnung.

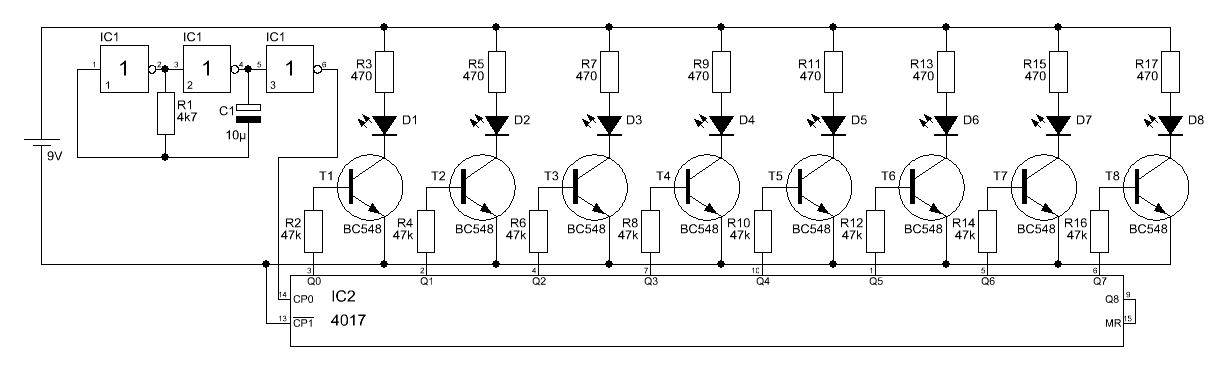

Diesen Wunsch kann man sich zum Teil mit dieser kleinen Schaltung erfüllen. Will man die Lauffrequenz ändern, muss man nur die Werte von C1 und R1 anpassen.

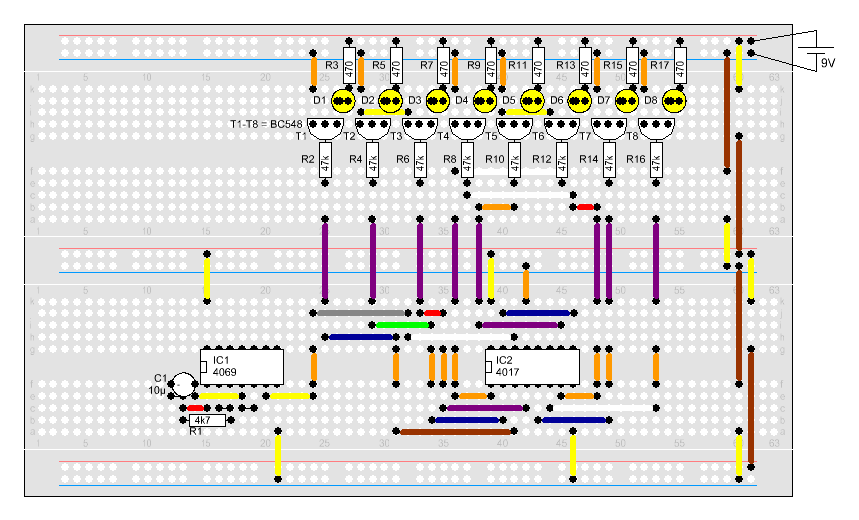

Aufbau
