Audio Signal-Detektor



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
1 NE555
1 Operationsverstärker TL081
1 Diode 1N4148
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
2 Widerstand 10 kOhm
2 Widerstand 47 kOhm
2 Widerstand 100 kOhm
1 Widerstand 1,0 MOhm
1 Kondensator 100nF
1 Elektrolytkondensator 10 µF/16V
1 Elektrolytkondensator 100 µF/16V
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
1

Cinchbuchse / Klinkenstecker Mono

mit Anschlussdrähten


Bauteileset bei DES bestellen





Beschreibung



Nach einem arbeitsreichen Tag möchte man am PC noch eine Runde spielen. Der Computer wird also gestartet und das Spiel kann beginnen. Bei der ersten Tonausgabe schalten sich die Lautsprecher ein und man wird in eine Geräuschkulisse versetzt. Nachdem das Spiel beendet ist schalten sich die Boxen nach einer Weile wieder ab.

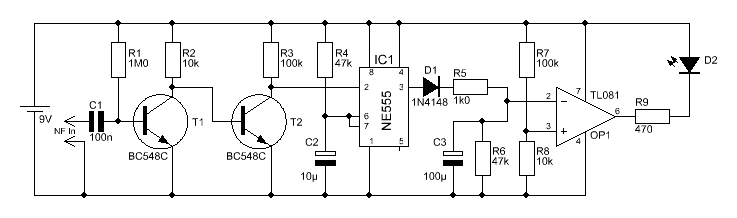

Diese Funktion ermöglicht die hier vorgestellte Schaltung. Am Eingang wird ein Audio-Signal angelegt, wie zum Beispiel, das eines Computers, und sobald die Schaltung dort ein Signal feststellt, wird die Betriebsspannung der Boxen freigegeben. Die Leuchtdiode D2 zeigt diesen Zustand an. Bleibt das Audio-Signal aus, geht nach einer Weile der Ausgang wieder aus und die LED erlischt



Anstelle oder parallel kann man auch ein Relais mit passender Treiberstufe anschließen. Der Widerstand R6 und der Kondensator C3 bestimmen, wie lange die Schaltung auf ein erneutes Signal warten soll, bevor sie abschaltet.

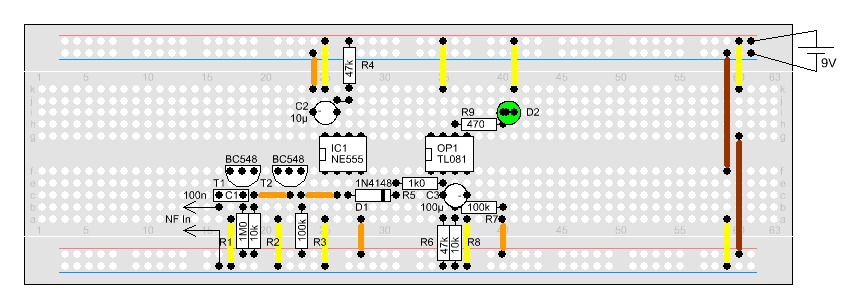

Aufbau
