Berührungsloser Spannungsprüfer



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4017
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Ihre Wohnung bekommt gerade eine neuen Anstrich verpasst. Dabei fällt Ihnen eine Leitung auf, die vorher nicht sichtbar war. Nun stellt sich die Frage, ob diese Leitung Spannung führt. Man kann natürlich einen Teil der Leitung abisolieren und dann mit Hilfe eines Messgerätes die Spannung messen. Dies ist aber nicht ganz gefahrlos.

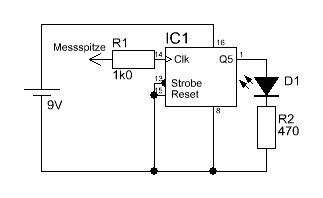

Durch diese Schaltung kann man, ohne die Leitung wirklich zu berühren, prüfen ob diese Spannung führt. Man geht nur mit der Messspitze in der Nähe der fraglichen Leitung und wenn diese unter Spannung steht, beginnt D1 an zu blinken.



Vom direkten berühren der Spannung führenden Adern ist dringend abzuraten. Hier besteht Lebensgefahr. Mit dieser Schaltung immer nur in die Nähe einer Leitung gehen.

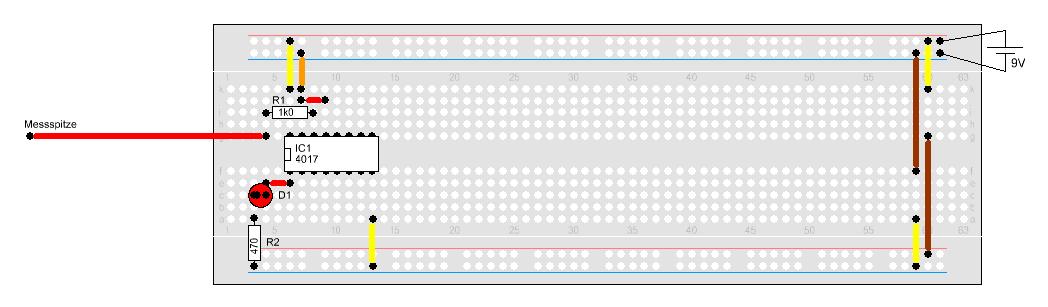

Aufbau
