Dreiklang-Signal
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 4 | NE555 |
 |
| 1 | Transistor BC548C (BC546C-BC550C) |
|
| 3 | Silizium-Diode 1N4148 |
|
| 1 | Widerstand 100 Ohm | |
| 8 | Widerstand 10 kOhm | |
| 4 | Widerstand 47 kOhm | |
| 1 | Widerstand 100 kOhm | |
| 3 | Kondensator 10 nF | |
| 1 | Kondensator 47 nF | |
| 3 | Elektrolytkondensator 47 µF/16V | |
| 1 | Elektrolytkondensator 100 µF/16V | |
| 1 | Mikrotaster |
|
| 1 | Lautsprecher 0,5W/8 Ohm | |
Bauteileset bei DES bestellen |
||
Beschreibung
Ein Signal in der Form 'Ding ... Deng ... Dong' findet man in vielen Anlagen. Z.B. als Türklingel, Schließankündigung von Zug-Waggons, Fertig-Meldung von Anlagen usw. usf.
Ein etwas einfachere Version findet sich hier. Nach Betätigung des Tasters ertönt ein 3 Ton Signal. Die einzelnen Töne werden hier aber nicht abschwellend ausgegeben, was der Funktionsweise der Schaltung aber kein Abbruch tut.
Die Zeiten für die Einzeltöne werden durch die Widerständ R3, R6 und R9 bestimmt. Durch Ändern der Widerstände R4, R7 und R10 können die Tonhöhen der Einzelsignale angepasst werden.
Video
Ein Video zu dieser Schaltung gibt es hier.

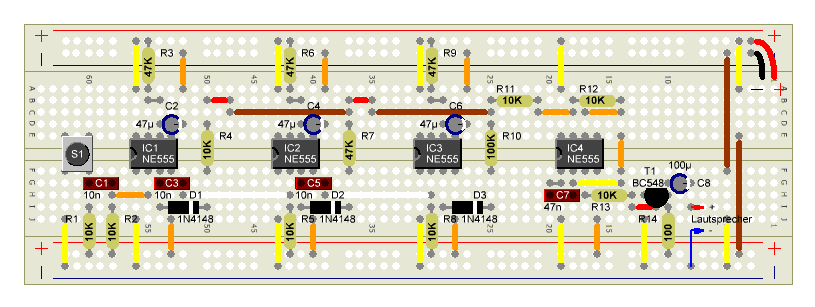

Aufbau
