Frequenzzähler



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 CMOS-IC 4060
1 CMOS-IC 4093
1 CMOS-IC 4098
6 CMOS-IC 4518
6 CMOS-IC 4543
1 Widerstand 470 Ohm
45 Widerstand 1,0 kOhm
2 Widerstand 1,0 MOhm
3 Kondensator 10 nF
2 Kondensator 22 pF
1 Quarz 4,1943 MHz
6 7-Segment-Anzeige 13,5mm mit gem. Kathode
Bauteileset bei DES bestellen





Beschreibung



Man, das pfeift aber heftig! Welche Frequenz das wohl ist?



Solche Fragen sollten mit dieser Bastelei leicht zu überprüfen sein. Einfach das CMOS-Kompatible Signal an den Eingang hängen und schon wird die Frequenz bis 1 MHz angezeigt.



Dem ambetionierten Elektroniker sollte es nicht schwer fallen, den Messbereich noch zu erweitern.

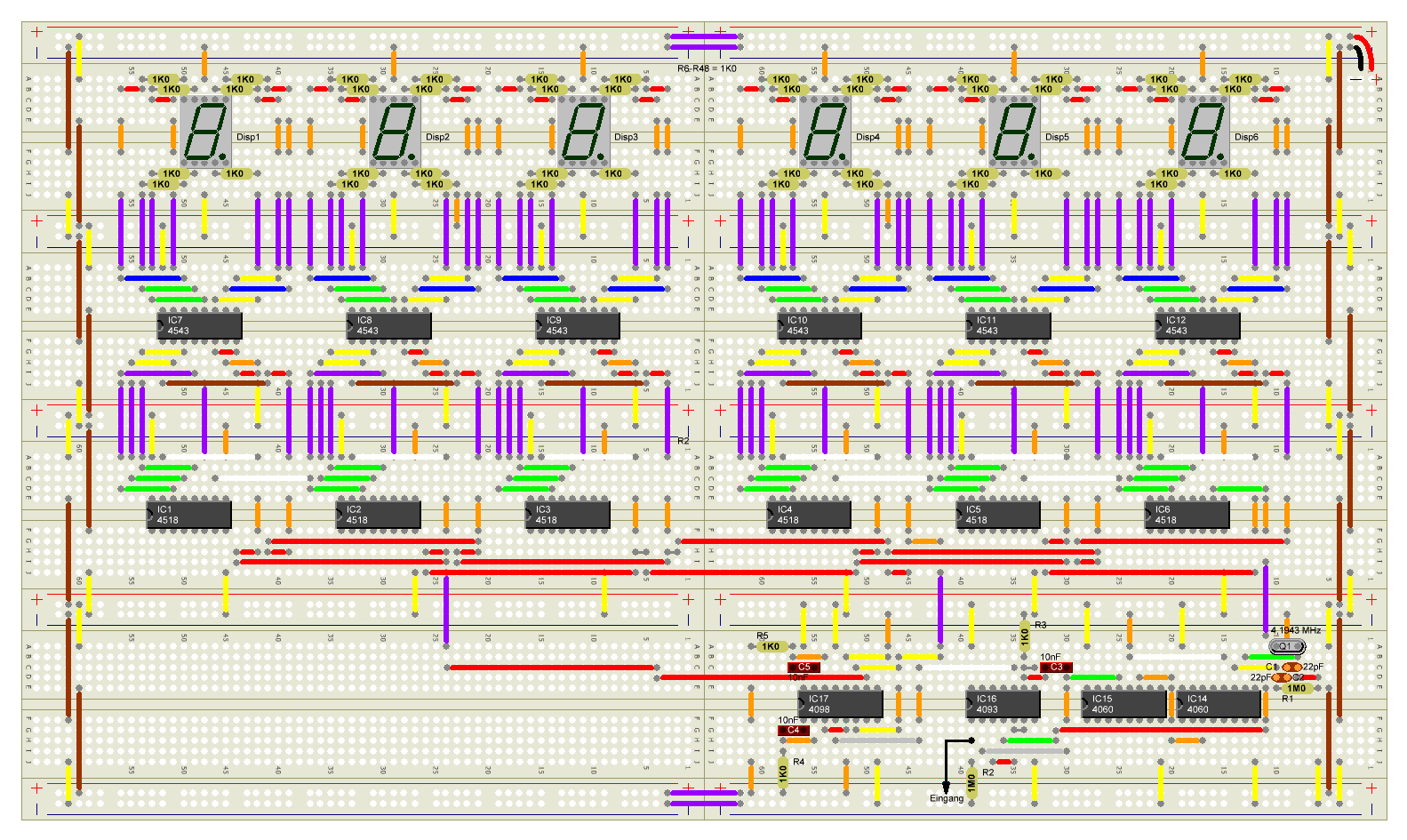

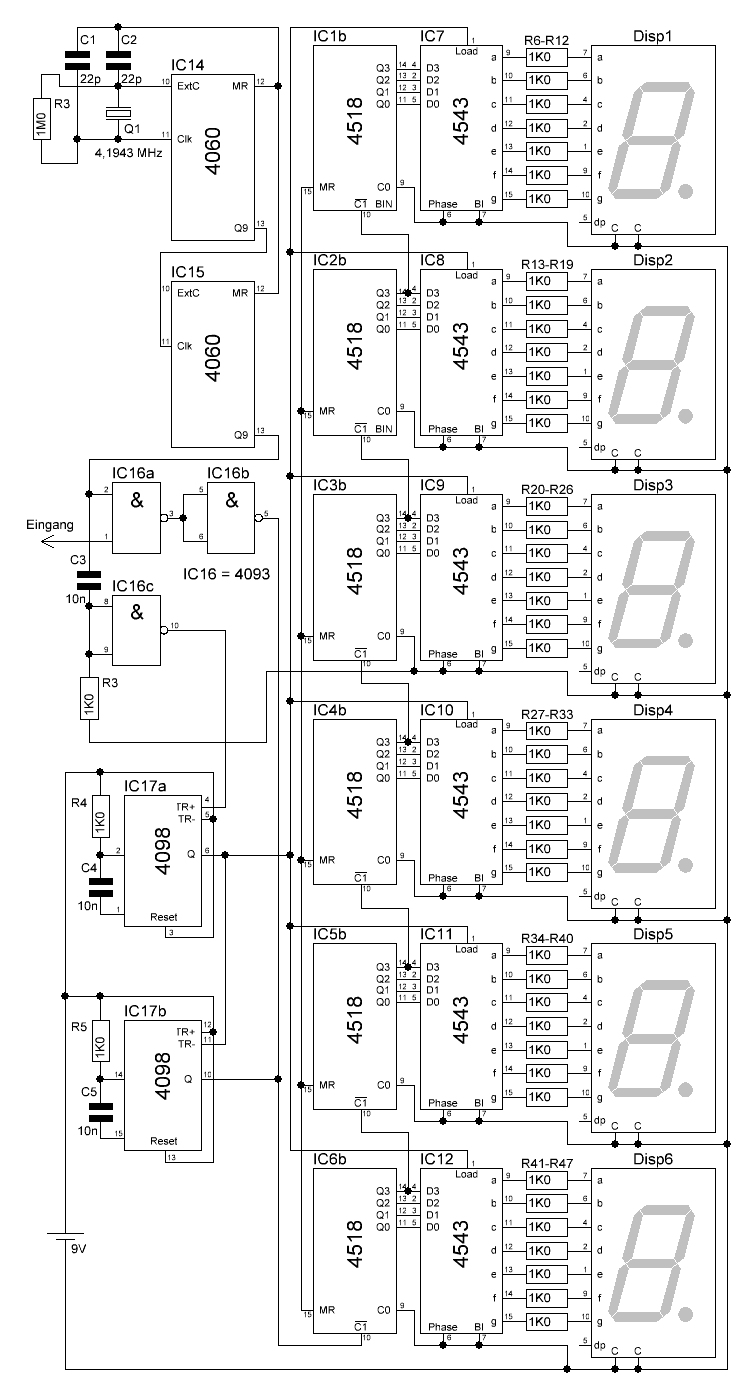

Aufbau







Zeichnung wird verkleinert dargestellt. Für Originalgröße bitte anklicken.
