Glöckchen
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | NE555 |
 |
| 1 | Transistor BC548C (BC546C-BC550C) |
|
| 1 | Transistor BC558C (BC556C-BC560C) |
|
| 1 | Widerstand 1,0 kOhm | |
| 1 | Widerstand 2,2 kOhm | |
| 1 | Widerstand 47 kOhm | |
| 1 | Kondensator 100 nF | |
| 1 | Elektrolytkondensator 2,2 µF/16V | |
| 1 | Elektrolytkondensator 100 µF/16V | |
| 1 | Mikrotaster |
|
| 1 | Lautsprecher 0,5W/8 Ohm | |
Bauteileset bei DES bestellen |
||
Beschreibung
Der Tannenbaum erstrahlt, das Lebkuchen duftet und der Weihnachtsmann steht vor der Tür und wird von leuchtenden Kinderaugen schon sehnsüchtig erwartet. Sein Ankommen kündigt er durch ein Glöckchen an.

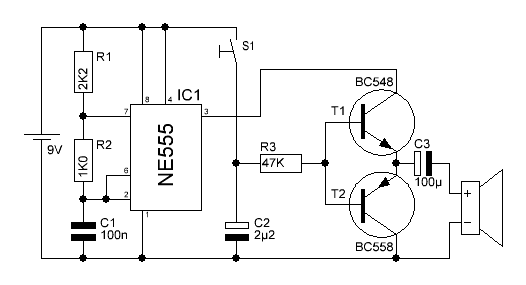

Vielleicht tut er dies mit Hilfe dieser kleinen Schaltung. Durch kurzen Druck auf S1 ertönt ein Glockensignal. Die Tonhöhe lässt sich mit R1 stark variieren. Den Nachklang kann man durch Ändern des Elkos C2 ändern.
Video
Ein Video zu dieser Schaltung gibt es hier.

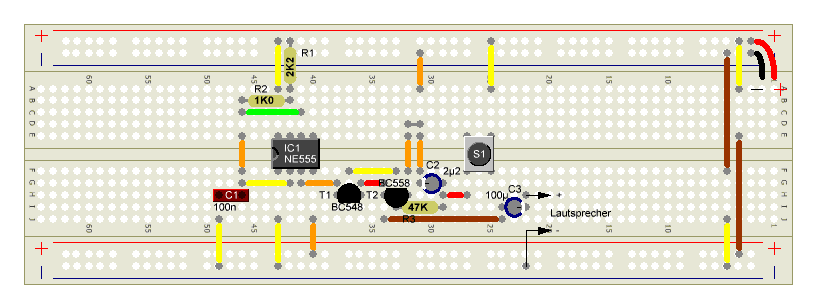

Aufbau
