Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle 9V
1	CMOS-IC 4098
1	Widerstand 470 Ohm
1	Widerstand 10 kOhm
2	Widerstand 1,0 MOhm
1	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm
Bauteileset bei DES bestellen

In der Mikroelektronik kommt es immer wieder vor, dass man einzelne Signale, z.B. Steuerleitungen oder Quittierungssignale überprüfen muss. Diese sind aber oft so kurz und unregelmäßig, dass man schon ein Oszilloskop mit Speicherfunktion benötigt, um dieses Signal zu erfassen.

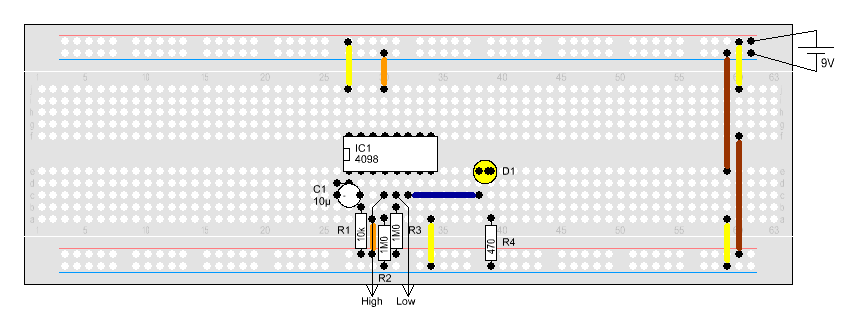

Durch diese kleine Schaltung kann man solche Signale sichtbar machen. Hier hat man sogar noch die Möglichkeit zwischen Low-Aktive (Eingang Low) und High-Aktive (Eingang High) Signale auszuwählen. Man kann diese Schaltung auch problemlos für 5V-Logik einsetzen.

Tritt nun ein entsprechendes Signal, z.B. das CS-Signal für ein LCD-Display, auf, so blitzt die LED D1 deutlich sichtbar auf. Wird dieses Signal dauerhaft erneut gesendet, so leuchtet D1 ununterbrochen.

Flip Flops - Sie vergessen nie

In dieser Schaltung arbeitet eine monostabile Kippstufe. Diese verlängert ein evtl., unter Umständen sehr kurzes, Signal und steuert die LED entsprechend länger an. So leuchtet die LED kurz auf, wenn nur ein einzelner Impuls anlag oder leuchtet dauerhaft, wenn eine Frequenz am Eingang anliegt.
