LED-Weihnachtsbaum
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | CMOS-IC 4017 |
 |
| 1 | CMOS-IC 4069 |
|
| 10 | Widerstand 470 Ohm | |
| 1 | Widerstand 10 kOhm | |
| 1 | Elektrolytkondensator 10 µF/16V | |
| 10 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Die Weihnachtszeit ist wohl die schönste Zeit des Jahres. Überall leuchten kleine Lampen oder führen Lichtspiele vor. Es duftet an jeder Ecke nach leckeren Weihnachtsbackwaren. Die ganze Stadt ist festlich eingestellt. Auch als Elektroniker möchte man seinen kleinen Beitrag zu dieser Stimmung beitragen.

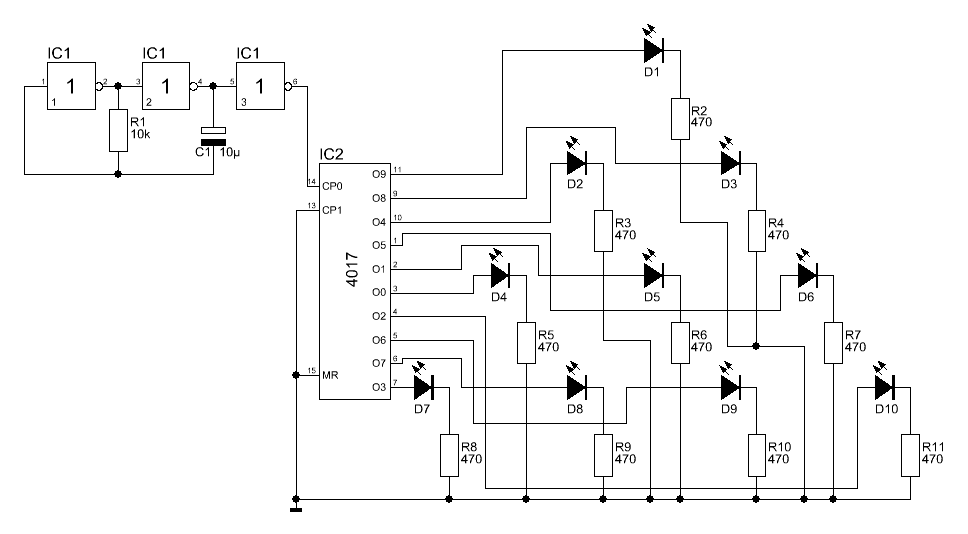

Dies ist nun mit diesem kleinen Weihnachtsbaum möglich. Die LEDs D1-D10 blitzen in rascher Folge auf und zeichnen so die Konturen eines Tannenbaumes nach. Durch C1/R1 wird die Laufgeschwindigkeit bestimmt. Diese lassen sich problemlos an den eigenen Geschmack anpassen.
Video
Ein Video zu dieser Schaltung gibt es hier.

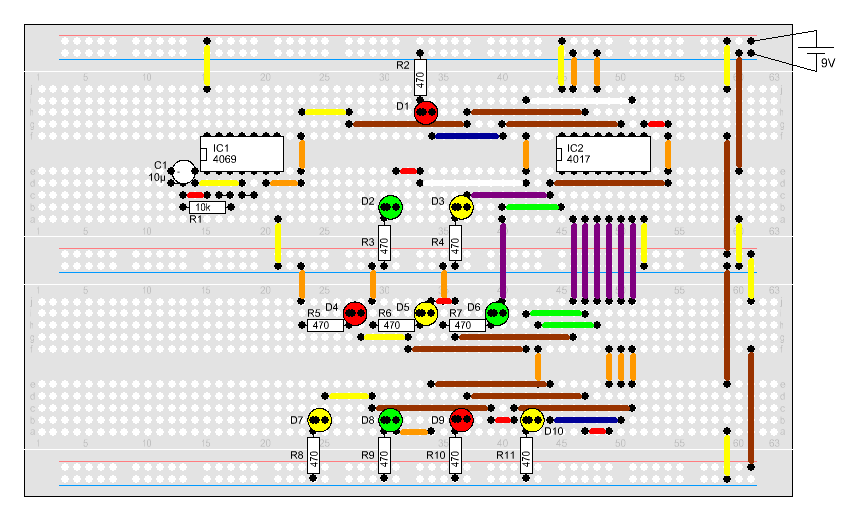

Aufbau
