Leiterspiel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4017
1 CMOS-IC 4069
1 CMOS-IC 4081
2 Diode 1N4148
1 Widerstand 220 Ohm
1 Widerstand 470 Ohm
1 Widerstand 22 kOhm
1 Widerstand 1,0 MkOhm
1 Elektrolytkondensator 22 µF / 16V
1 Kondensator 1,0 nF
2 Mikrotaster
10 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Ihr(e) Liebste(r) sitzt auf dem Dach fest. Sie sehen eine Leiter um damit schnelle Hilfe zu leisten. Also anlehnen und hinauf. Aber Vorsicht! Sie können die Sprossn nur sehen, wenn die gegenüberliegende Leuchtreklame gerade leuchtet. Versuchen Sie in der dunklen Phase hinauf zu steigen rutschen Sie ab und Sie müssen den Aufstieg erneut angehen.

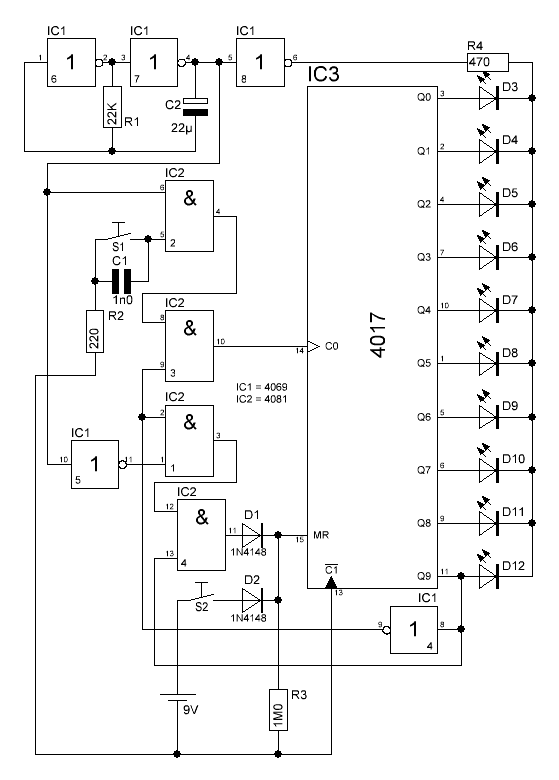

Bei dieser elektronischen Variante steigen Sie mit S1 die Leiter hinauf. Dargestellt durch das weiterschalten der blinkenden LED. Sollten Sie es bis zur 10 Leuchtdiode schaffen, haben Sie das Spiel gewonnen. Betätigen Sie jedoch den Taster während keine LED leuchtet, landen Sie wieder ganz unten. Mit S2 kann man jederzeit wieder ganz unten oder auch ein neues Spiel starten.

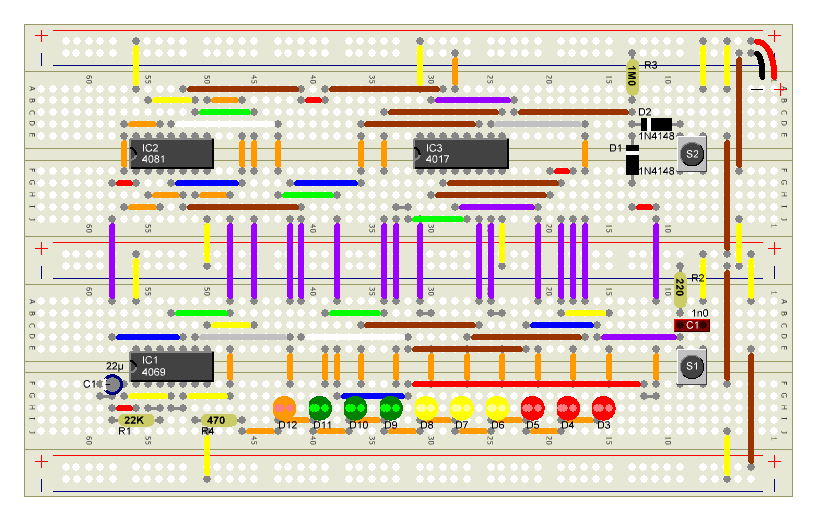

Aufbau



...







Empfohlene Lehrgänge



Flip Flops - Sie vergessen nie

Taktgeber - Herzschrittmacher der Elektronik
