Mini-Orgel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
3 Transistor BC548C (BC546C-BC550C)
1 Widerstand 47 Ohm
1 Widerstand 1,0 kOhm
1 Widerstand 4,7 kOhm
3 Widerstand 10 kOhm
1 Kondensator 10 nF
1 Kondensator 22 nF
1 Elektrolytkondensator 100 µF/16V
8 Mikrotaster
1 Trimmpotentiometer 100 kOhm
8 Trimmpotentiometer 1,0 MOhm
1 Lautsprecher 0,5W/8 Ohm





Beschreibung



Wer heutzutage musizieren möchte, muss nicht mehr langwierig ein Instrument lernen. Moderne Keyboards ermöglichen es, nahezu jedes Instrument und noch etliches mehr, wiederzugeben. Nur ein paar Taster bedient und aus dem Keyboard wird eine Gitarre oder eine Pan-Flöte.



Eine ganz einfache Version so eines Musikinstruments wird hier gezeigt. Mit den Tastern S1-S8 können entsprechend 8 verschiedene Tönhöhen gespielt werden. Bevor aber die erste Melodie gespielt werden kann, muss man mit Hilfe der 8 Trimmpotis die jeweilige Note abgestimmt werden. Eine Hilfe kann dabei der PC sein. Es existieren Tools im Internet, mit deren Hilfe man diese Orgel abstimmen kann. Mit P9 kann man die gewünschte Lautstärke einstellen.

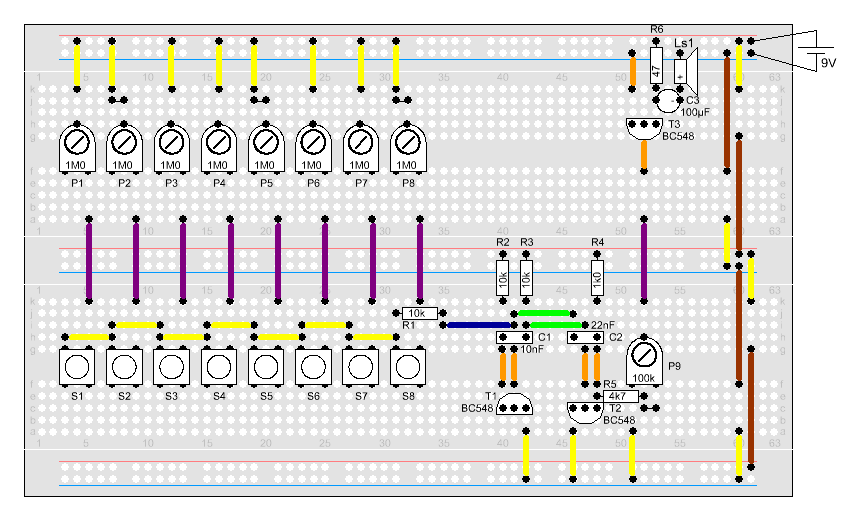

Aufbau









Empfohlene Lehrgänge



Astabiler Multivibrator - Eine unruhige Schaltung





Funktionsbeschreibung



Um einen Ton zu erzeugen, wird hier ein astabiler Multivibrator verwendet. Ist kein Taster betätigt, 'steht' die Kippstufe. In diesem Fall ist T1 durchgesteuert. Ohne einen Ladewiderstand kann sich C2 nicht aufladen und so ist dieser Zustand stabil.



Wird ein Taster betätigt, kann sich C2 entsprechend aufladen und die Kippstufe beginnt zu schwingen. Durch die Trimmer P1-P8 wird die Ladegeschwindigkeit von C2 geregelt und somit die Frequenz und dementsprechend die Tonhöhe.



Über den Widerstand R5 und den Poti P9, welcher als Lautstärkeregler fungiert, wird das Ausgangssignal der Kippstufe auf den Transistor T3 gebracht. Dieser verstärkt das Signal und gibt dieses dann auf den Lautsprecher Ls1 aus.
