PWM-Steuerung



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 NE555
1 Widerstand 470 Ohm
1 Kondensator 100 nF
1 Trimmpotentiometer 100 kOhm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Wenn Lampen oder Motoren in der Helligkeit oder Drehzahl geregelt werden sollen, so greift man heutzutage immer öfter zu so genannten PWM-Regler zurück. Hierbei wird die Last mit einer hohen Frequenz ein bzw. abgeschaltet so, dass der Durchschnitt der Spannung entsprechend sinkt. Also, der Verbraucher weniger leuchtet oder sich eben langsamer dreht.

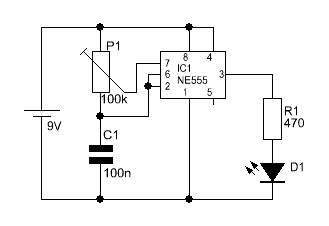

So eine einfache PWM-Steuerung findet man hier. Mit P1 wird die Last von 0% bis 100% gesteuert. Reicht die Leistung des NE555 nicht aus, ist es problemlos möglich entsprechende Leistungsstufen dazu zu schalten.





Video



Ein Video zu dieser Schaltung gibt es hier.

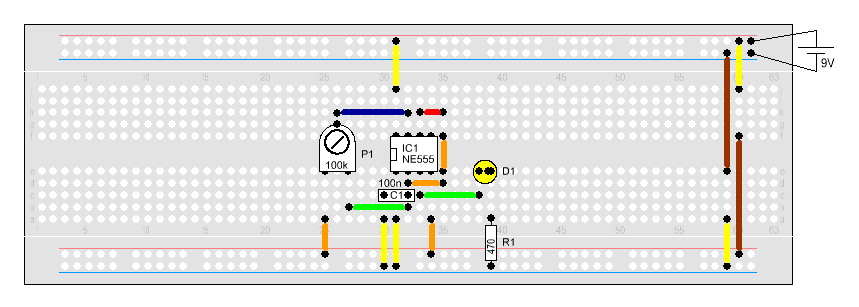

Aufbau
