Polizei-Flasher



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 NE555
1 Widerstand 220 Ohm
2 Widerstand 1,0 MOhm
1 Elektrolytkondensator 1,0 µF/16V
1 Kondensator 100 nF
4 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen

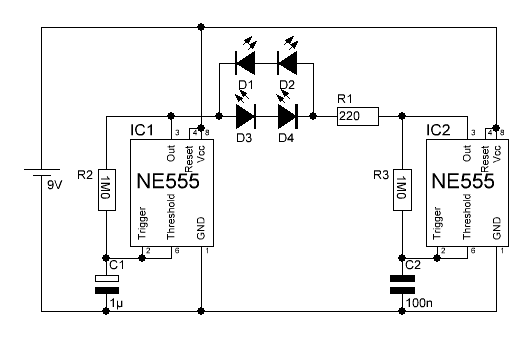

Beschreibung



Überall blitzende blaue und rote Lichter. Wenn es in amerikanischen Filmen zu Großeinsätzen von Polizei und Rettungskräften kommt, so sieht man viel diese roten und blauen Lichter welche mehrmals hintereinander aufleuchten bevor auf die jeweils andere Farbe gewechselt wird.



So einen Effekt soll diese kleine Schaltung nachbilden.





Video



Ein Video zu dieser Schaltung gibt es hier.

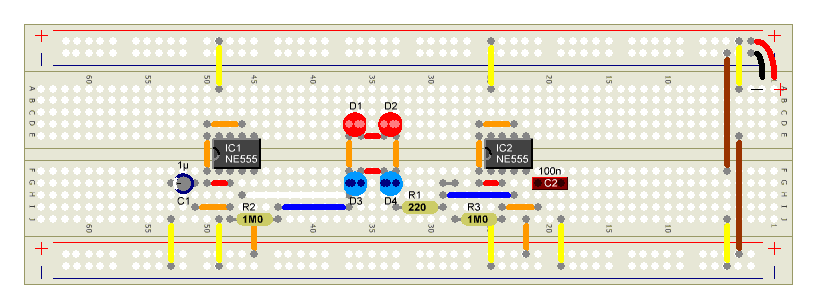

Aufbau
