Programmierbares Stroboskop
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 1 | CMOS-IC 4060 |
 |
| 2 | CMOS-IC 4081 |
|
| 1 | Widerstand 470 Ohm | |
| 2 | Widerstand 10 kOhm | |
| 1 | Kondensator 100 nF | |
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Bauteileset bei DES bestellen |
||
Beschreibung
Elektronische Stroboskop-Schaltungen gibt es ja wie Sand am Meer. Nahezu alle Schaltungen erzeugen alle paar Sekunden einen Lichtblitz. Dies kann natürlich auch diese Schaltung. Aber sie kann noch mehr.
Durch JP1-JP4 ist es möglich diverse Blitzmuster einzustellen. Vom Lichtblitz alle paar Sekunden bis hin zu 'Dauerfeuer' sind hier insgesamt 16 Blitzprogramme möglich.
Soll ein anderes Programm eingestellt werden, so muss man eine oder mehrere Verbindungen (JP1-JP4) auftrennen. Die offenen Eingänge der Und-Eingänge muss man dann mit PullUp-Widerstände (Widerstand nach +) beschalten.

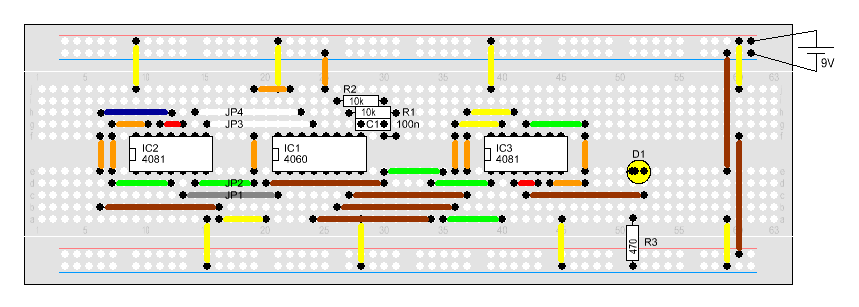

Aufbau
Empfohlene Lehrgänge
Digitale Schaltkreise - Logik im Gehäuse
Taktgeber - Herzschrittmacher der Elektronik
Zählerschaltungen - Alles in Stufen
