Restzeitzähler für die Vorweihnachtszeit



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 CMOS-IC 4029
1 CMOS-IC 4069
1 CMOS-IC 4081
1 CMOS-IC 4093
2 CMOS-IC 4543
1 Widerstand 47 kOhm
1 Widerstand 100 kOhm
2 Kondensator 100 nF
1 Mikrotaster
1 2-stellige LCD-Anzeige
Bauteileset bei DES bestellen

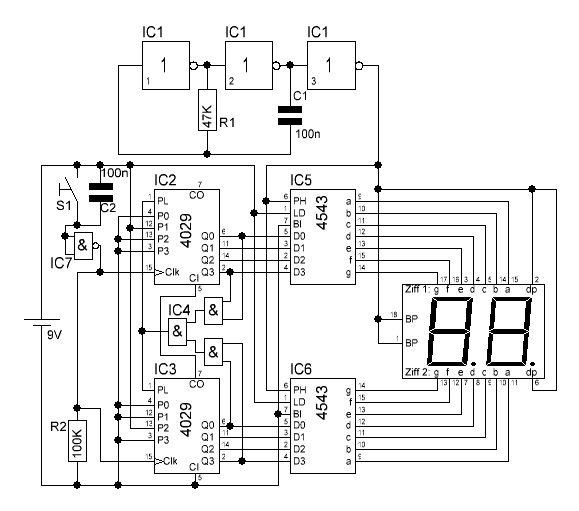

Beschreibung



"Mama ... Wie lange noch bis Weihnachten?"



"Keine Ahnung. Schaue doch auf die Bastelei."



Womit diese Bastelei hier gemeint ist. Diese kleine Zählerschaltung zählt per Tastendruck von 24 runter auf 0. Wird der Taster also täglich betätigt, kann man die restlichen Tage bis zum ersehnten Tag auf der LCD-Anzeige ablesen. Wird nach 0 nochmals S1 betätigt, so wiederholt sich der Vorgang.





Video



Ein Video zu dieser Schaltung gibt es hier.

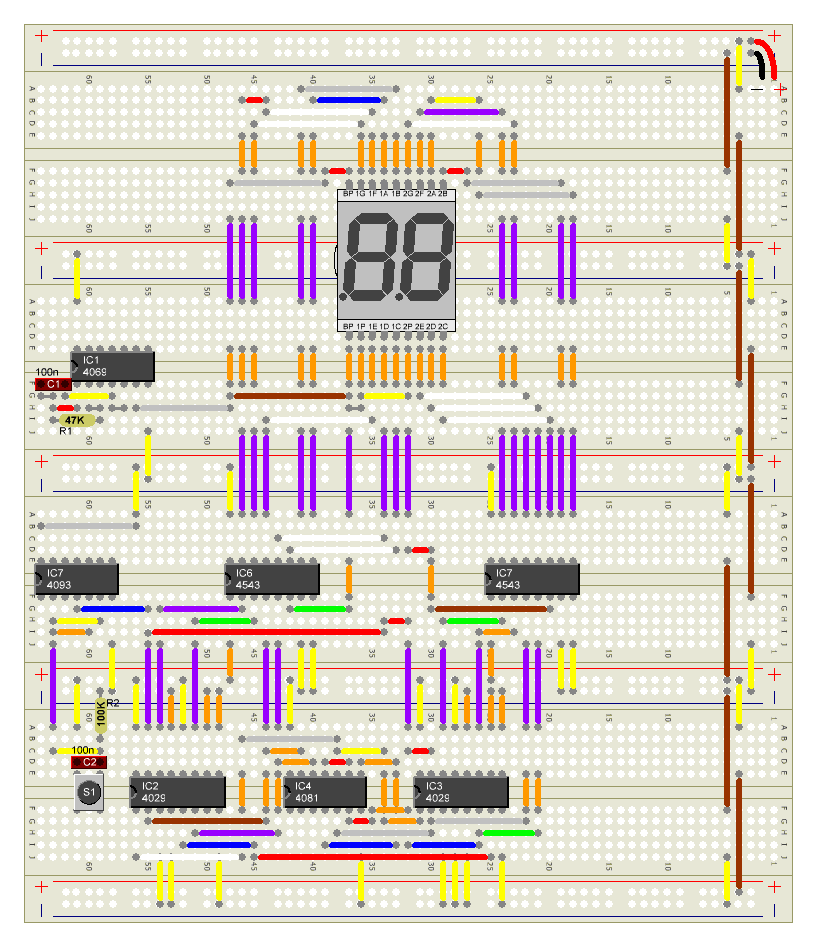

Aufbau
