Schall-Alarm
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 4 | Transistor BC548C (BC546C-BC550C) |
 |
| 1 | Widerstand 470 Ohm | |
| 3 | Widerstand 10 kOhm | |
| 3 | Widerstand 47 kOhm | |
| 1 | Widerstand 1,0 MOhm | |
| 1 | Trimmpotentiometer 100 kOhm |
|
| 1 | Kondensator 100 nF | |
| 1 | Elektret-Mikrofonkapsel |
|
| 1 | Mikrotaster |
|
| 1 | Standard-Leuchtdiode 3mm oder 5mm |
3mm,
5mm |
Beschreibung
Der Teekessel pfeift. Aber Sie hören ihn nicht, da die sanften Klänge aus dem Kopfhörer Sie ihn nicht wahrnehmen lassen. Es währe doch schön, wenn sich der Teekessel optisch bemerkbar machen würde.

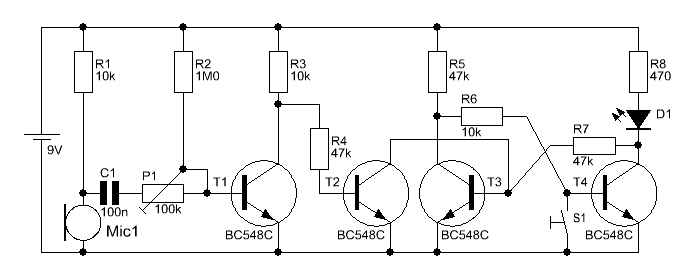

Mit dieser kleinen Schaltung ist dies möglich. Wenn ein Geräusch ertönt, wird der Alarm aktiviert und die LED leuchtet auf. Wurde der Alarm wahrgenommen, kann dieser mit S1 bestätigt und zurück gesetzt werden. Wie empfindlich die Schaltung reagieren soll, kann mit P1 eingestellt werden.

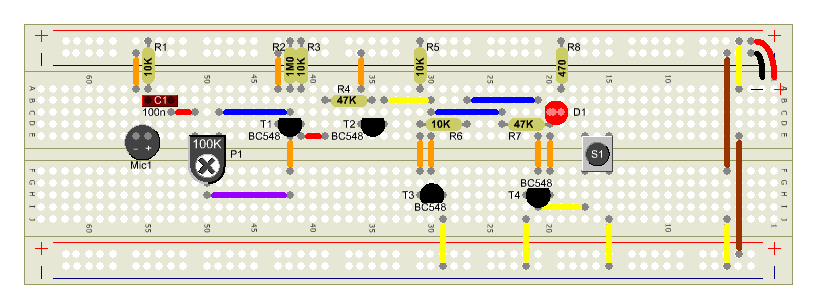

Aufbau
