Tastschalter



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4093
1 Widerstand 470 Ohm
1 Widerstand 10 kOhm
1 Widerstand 100 kOhm
1 Kondensator 100 nF
1 Mikrotaster
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Bei der Entwicklung des neuen Gerätes sollen die Schalter gegen Taster eingetauscht werden welche bei Betätigung die entsprechende Funktion an bzw. abschaltet. Dies ließe sich durchaus mit einem T-FlipFlop realisieren.

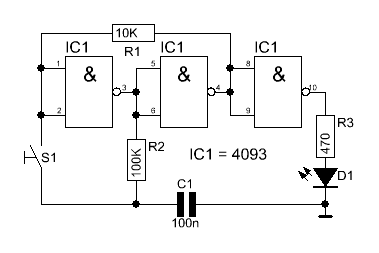

Bei der Umsetzung mit T-FlipFlop hat man aber ein großes Problem. Der Taster muss dann entsprechend absolut prellfrei sein und so wird aus einem einfachen Problem eine recht komplexe Aufgabe. Lösung könnte diese kleine Bastelei sein. Sie stellt im Grunde T-FlipFlop und Tasterentprellung in einem da.





Video



Ein Video zu dieser Schaltung gibt es hier.

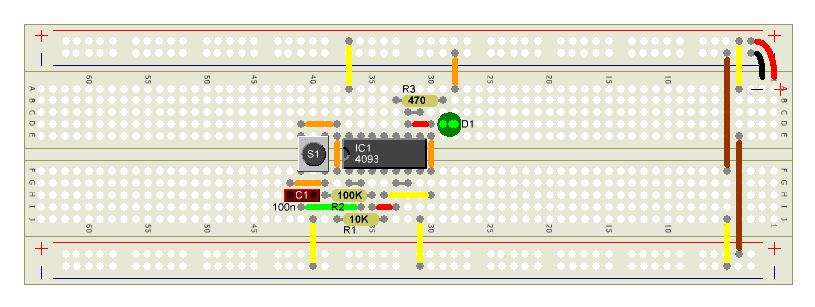

Aufbau
