Weichblinker



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 Transistor BC548C (BC546C-BC550C)
1 Widerstand 470 Ohm
2 Widerstand 2,2 kOhm
1 Widerstand 470 kOhm
2 Elektrolytkondensator 22 µF/16V
1 Elektrolytkondensator 10 µF/16V
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung

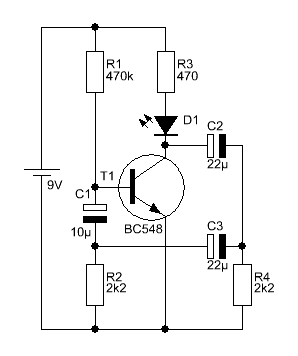

Es gibt Situationen, da benötigt man eine blinkende Anzeige. Aber dieses schlagartige An und Aus würde sehr stören. Es müsste eine Blinkschaltung geben, die eine LED langsam ein- bzw. ausschaltet. So eine Schaltung stellt diese kleine Bastelei dar.



Hier wird die Leuchtdiode nicht einfach ein- und ausgeschaltet sondern sie leuchtet sanft auf und entsprechend sanft geht sie wieder aus. Wer die Blinkfrequenz ändern möchte, kann die 3 Elkos ändern. In kleinen Rahmen kann auch eine Frequenzänderung durch R1 erreicht werden.





Video



Ein Video zu dieser Schaltung gibt es hier.

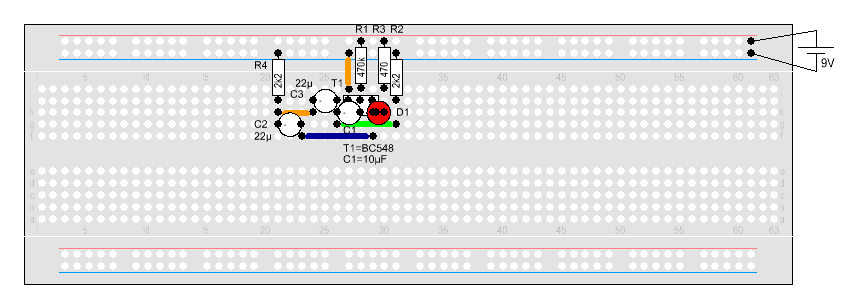

Aufbau
