Schaltzeichen



Schaltpläne beinhalten diverse verschiedene Symbole für die einzelnen Bauteile. Nicht immer sind einem alle Schaltzeichen bekannt. Daher sind die am häufigsten verwendeten hier aufgelistet.

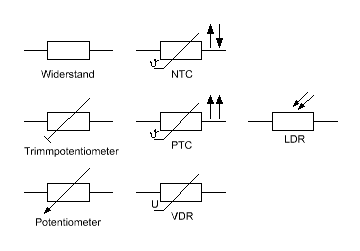

Widerstände







Kondensatoren

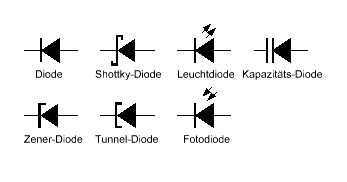

Dioden

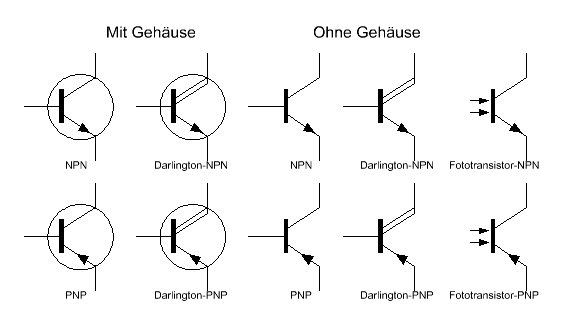

Transistoren, bipolar

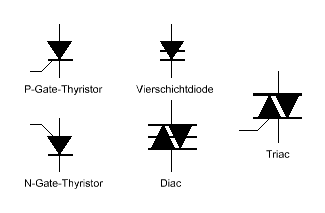

Thyristoren, Triacs

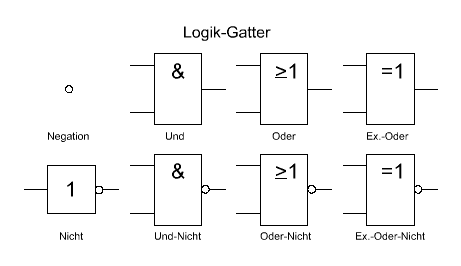

Digitale Logik-Gatter

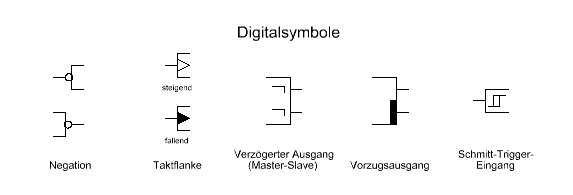

Digitalsymbole
