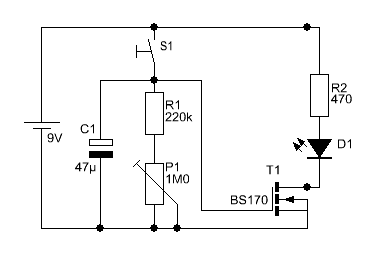

Batteriesparschaltung

Nach einer Grundidee von P. Hildmann



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 MOSFET BS170
1 Widerstand 470 Ohm
1 Widerstand 220 kOhm
1 Trimmpotentiometer 1,0 MOhm
1 Mikrotaster
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm





Beschreibung



Eine von Ihnen gebaute Schaltung funktioniert nicht so richtig und Sie versuchen mit Hilfe eines Multimeters dem Fehler auf die Spur zu kommen. Doch leider werden Sie durch einen Anruf gestört. Es ist Ihre Schwiegermutter. Nachdem Sie stundenlang brav mit 'Ja' und 'Nein' geantwortet haben, müssen Sie am Ende des Gesprächs feststellen, dass Sie das Multimeter nicht abgeschaltet haben und die Batterie schon stark an Kraft verloren hat.



Mit dieser Schaltung wäre das wohl nicht passiert. Diese Schaltung wird zwischen Batterie und Schaltung geklemmt. Selbstverständlich muss dafür die Leuchtdiode und Vorwiderstand entfernt werden. Nun muss man nur kurz den Taster betätigen und die angeschlossene Schaltung wird für eine bestimmte Zeit versorgt. Mit den vorgegebenen Werten lassen sich Einschaltzeiten von wenigen Sekunden bis über 1 Minute einstellen. Wer andere Zeiten möchte, braucht nur den Elko entsprechend zu ändern.



Für welche Spannung die Schaltung eingesetzt wird, ist nicht so sehr relevant. Ebenso kann man natürlich auch andere Geräte als ein Multimeter anschließen.

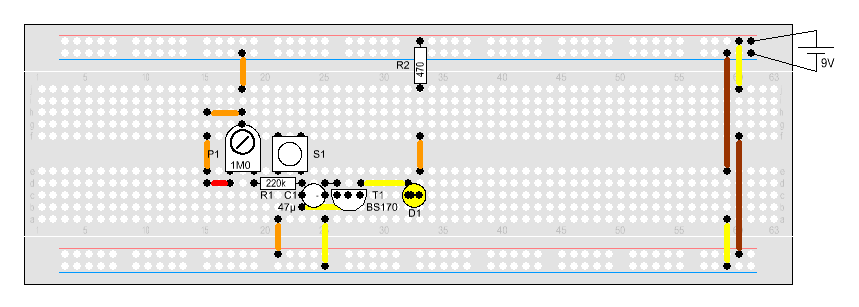

Aufbau
