Digitale Verkehrsampel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4001
1 CMOS-IC 4069
1 CMOS-IC 4518
3 Widerstand 470 Ohm
1 Widerstand 47 kOhm
1 Elektrolytkondensator 10 µF/16V
1 Standard-Leuchtdiode 3mm oder 5mm rot 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm
1 Standard-Leuchtdiode 3mm oder 5mm grün 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Ein besondere Attraktion auf jeder Modellbahnanlage ist der Einbau von 'echten' Verkehrsampeln. Dank CMOS-Technik ist ein kompakter Aufbau so einer Ampel möglich.

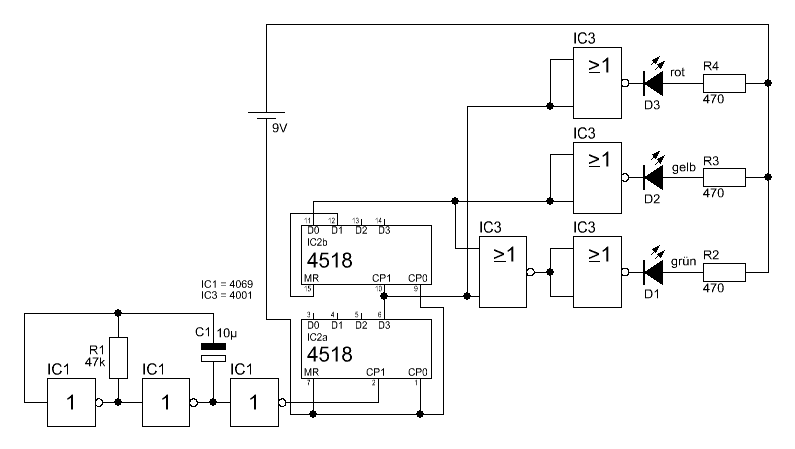

Diese Schaltung zeigt, wie man eine Verkehrsampel in digitaler CMOS-Technik aufbauen könnte. Wer die Schaltung an 12V betreiben möchte, muss nur die Vorwiderstände der LEDs ändern (R2-R4, Empfehlung bei 12V: 1,0 kOhm). Die Laufgeschwindigkeit lässt sich mit R1/C1 ändern.
