Duo-LED Blinker
Stückliste
| Anz. | Bezeichnung | Datenblatt |
| 1 | Batterie/Spannungsquelle 9V | |
| 2 | Transistor BC558C (BC556C-BC560C) |
 |
| 2 | Elektrolytkondensator 100 µF / 16V | |
| 2 | Widerstand 470 Ohm | |
| 2 | Widerstand 10 kOhm | |
| 1 | Duo-LED mit 3 Pins | |
Bauteileset bei DES bestellen |
||
Beschreibung
Duo-LEDs werden sehr gerne als Status-Anzeigen eingesetzt z.B. für die Meldungen 'Alles Ok' (Grün) oder 'Fehler' (Rot). Es gibt aber auch Situationen, wo die Meldung 'Kritisch' wünschenswert ist. Hier könnte man die LED zwischen rot und grün blinken lassen.
Genau dies tut diese Schaltung. Durch C1, C2 und R2, R3 kann man die Blinkfrequenz ändern.

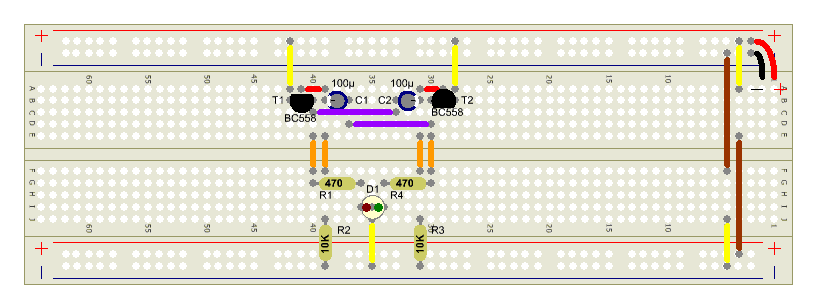

Aufbau
Empfohlene Lehrgänge
Astabiler Multivibrator - Eine unruhige
Schaltung

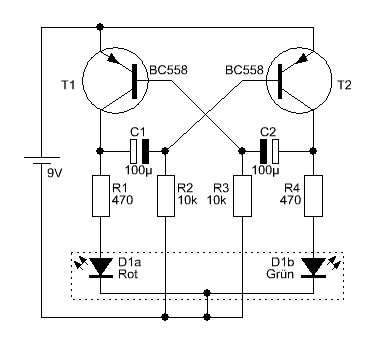

Funktionsbeschreibung
Die Schaltung besteht aus einen astabilen Multivibrator. Da dieser aber aus PNP-Transistoren aufgebaut ist, steht die gesamte Schaltung 'auf den Kopf'. Dies ist notwendig, da die Duo-LED eine gemeinsame Kathode besitzt.
