Fader für Leuchtdioden



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
3 Transistor BC548C (BC546C-BC550C)
1 Widerstand 470 Ohm
2 Widerstand 10 kOhm
3 Widerstand 47 kOhm
2 Elektrolytkondensator 470 µF/16V
1 Mikrotaster
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Sie werden von Ihrem Wecker unsanft nach der, wie immer viel zu kurzen Nacht, geweckt. Nachdem der Wecker seine verdiente Strafe bekommen hat, wird das Licht eingeschaltet und im nächsten Moment sind sie blind. Das Licht geht schlagartig an und es dauert ein wenig, bis man sich daran gewöhnt hat.

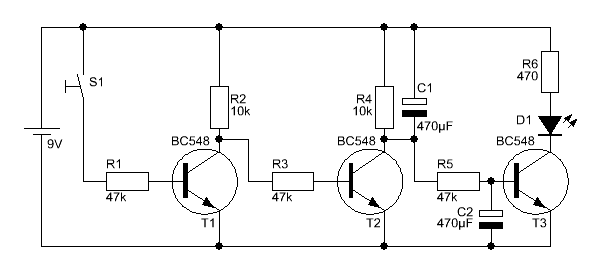

Etwas günstiger wäre es mit dieser Schaltung. Wird hier der Taster S1 betätigt, geht die Leuchtdiode langsam an, bis sie die volle Helligkeit erreicht hat. Lässt man den Taster wieder los, verlischt das Licht ebenso langsam wieder. Für die Geschwindigkeit dieses Vorgangs sind massgeblich die Kondensatoren C1 und C2 verantwortlich.

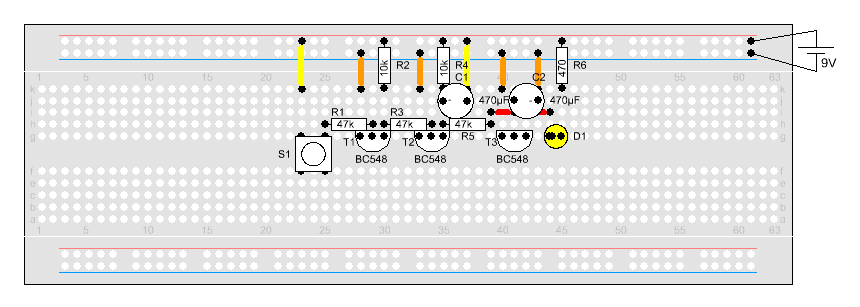

Aufbau
