Kandidatenwähler



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4028
1 CMOS-IC 4029
1 CMOS-IC 4069
4 Widerstand 470 Ohm
2 Widerstand 10 kOhm
1 Kondensator 100 nF
1 Mikrotaster
4 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



In einigen Fernsehspielshows werden Kandidaten mit Hilfe von Zufallsgeneratoren ausgewählt. Der entsprechende Kandidat wird dann mit Hilfe eines Scheinwerfers bekannt gegeben.

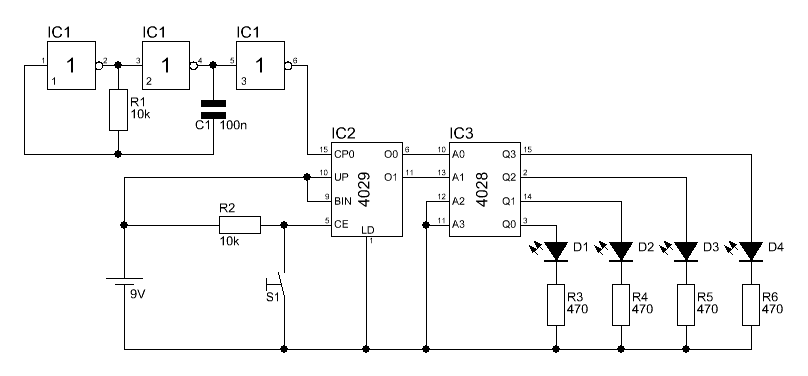

So eine ähnliche Schaltung stellt dieses hier dar. Mit dem Taster S1 läuft der Zufallsgenerator und alle Leuchtdioden leuchten auf. Wird der Taster los gelassen, bleibt eine der 4 LEDs in Betrieb. Wenn man nun jeden der 4 möglichen Kandidaten eine Leuchtdiode zu weist, bestimmt die Schaltung wer an der nächsten Spielrunde teilnimmt.

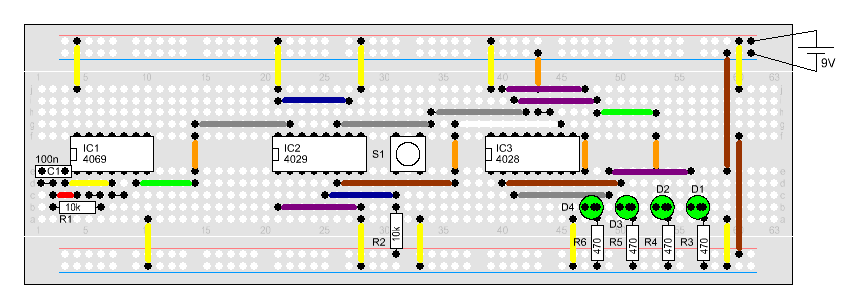

Aufbau
