Polizeiblitzer



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
4 Transistor BC548C (BC546C-BC550C)
2 Widerstand 470 Ohm
2 Widerstand 1,0 kOhm
2 Widerstand 2,2 kOhm
2 Widerstand 22 kOhm
4 Elektrolytkondensator 10 µF/16V
2 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Die Polizei, Feuerwehr usw. haben mehrere Möglichkeiten sich bemerkbar zu machen. Da wäre zum Einen das Martinshorn und auch die blitzenden Lampen. Diese Blitzlichter werden mit dieser kleinen Schaltung nachgeahmt.



Wer kann, sollte für die beiden LEDs hell leuchtende blaue Typen einsetzen. Das wirkt dann ziemlich realistisch.





Video



Ein Video zu dieser Schaltung gibt es hier.

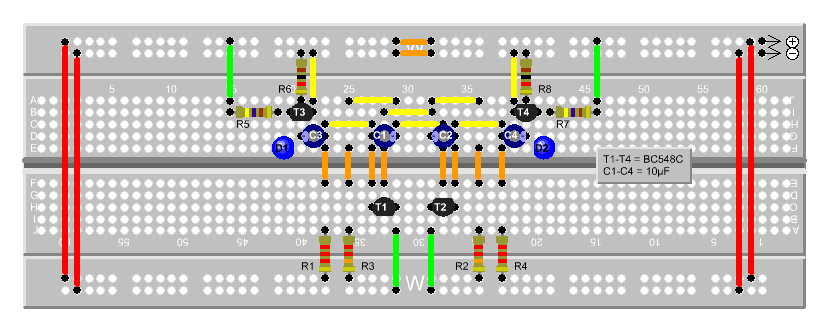

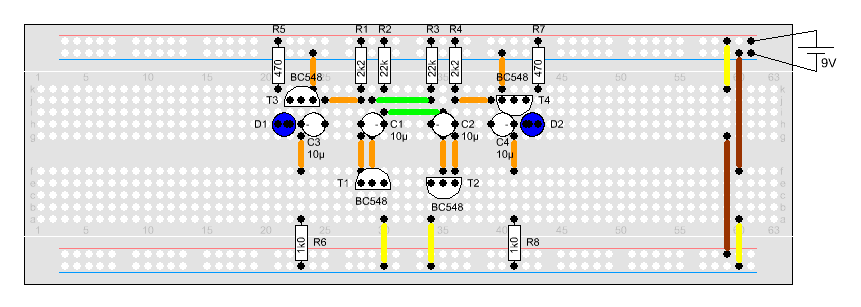

Aufbau











Empfohlene Lehrgänge



Astabiler Multivibrator - Eine unruhige Schaltung





Funktionsbeschreibung

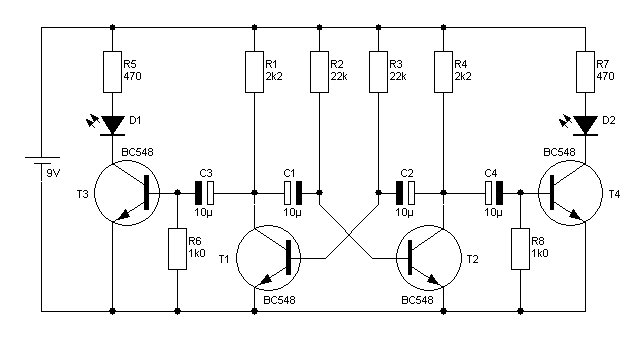

Den Kern dieser Schaltung bildet ein astabiler Multivibrator mit den Transistoren T1, T2, den Kondensatoren C1, C2 und den Widerständen R1-R4.



Nehmen wir erst einmal an, dass T1 zur Zeit gesperrt ist. In diesem Fall kann sich der Elko C3 über R1 aufladen. Gleichzeitig kommt ein Stromfluss zur Basis von T3 zustande. Die LED D1 leuchtet auf. Sobald der Elko geladen ist, sperrt T3 wieder und D1 erlischt.



Schaltet der Multivibrator nun um, wird C3 über den Transistor T1 und den Widerstand R5 entladen. Gleichzeitig erfolgt der gleiche Ladevorgang auf der anderen Seite mit C4.
