Ratespiel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4063
1 CMOS-IC 4069
1 CMOS-IC 40175
1 CMOS-IC 4518
1 CMOS-IC 4543
3 Widerstand 470 Ohm
8 Widerstand 1,0 kOhm
3 Widerstand 1,0 mOhm
1 Elektrolytkondensator 1,0µF / 16V
3 Mikrotaster
3 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm





Beschreibung



Wenn du errätst, an welche Zahl ich denke ...



Die meisten werden wohl dieses kleine Spiel kennen. Wer nun keinen Partner hat, der sich eine entsprechende ausdenkt, der kann sich mit dieser Bastelei behelfen.

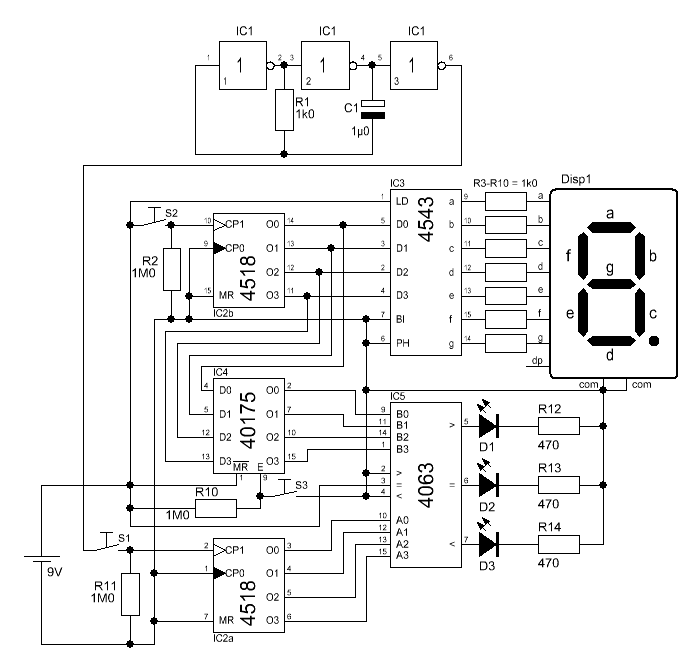

Mit S1 'denkt' sich die Schaltung eine Zahl zwischen 0 und 9 aus. Durch S2 zählt man die Anzeige hoch. Ist man der Meinung, man hat die Zahl erraten betätigt man S3. Nun wird das Ergebnis auf den LEDs D1-D3 wieder gegeben. Hat man die Zahl erraten, so leuchtet D2 auf. Ist die Zahl kleiner, geht D1 an und bei einer größeren Zahl leuchtet D3 auf. Wer es noch etwas spannender haben möchte, der kann D1 und D3 auch weg lassen.

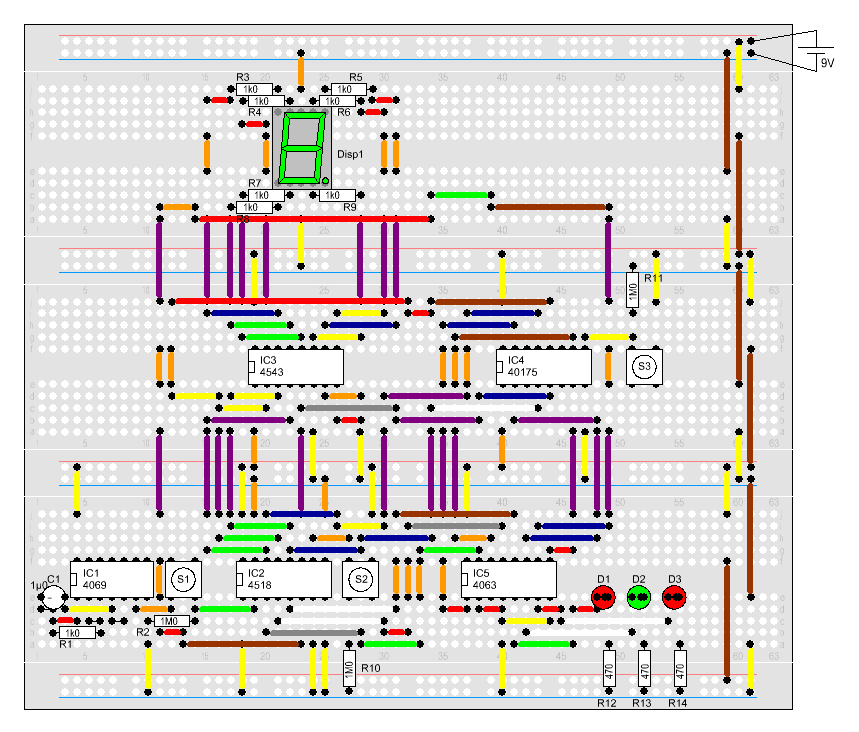

Aufbau
