Sanduhr



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 CMOS-IC 4017
1 NE555
11 Transistor BC548C (BC546C-BC550C)
19 Diode 1N4148
8 Widerstand 100 Ohm
12 Widerstand 220 Ohm
2 Widerstand 470 Ohm
11 Widerstand 1,0 kOhm
1 Widerstand 10 kOhm
1 Widerstand 47 kOhm
1 Widerstand 100 kOhm
1 Kondensator 100 nF
1 Elektrolytkondensator 100 µF / 16 V
1 Mikrotaster
1 Trimmpotentiometer 500 kOhm
30 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Eine schöne Alternative eine ablaufende Zeit zu messen ist immer wieder die Sanduhr. Da wir hier uns ja unter den Elektronikern befinden, soll hier einmal eine elektronische Variante dieser Uhr vorgestellt werden.

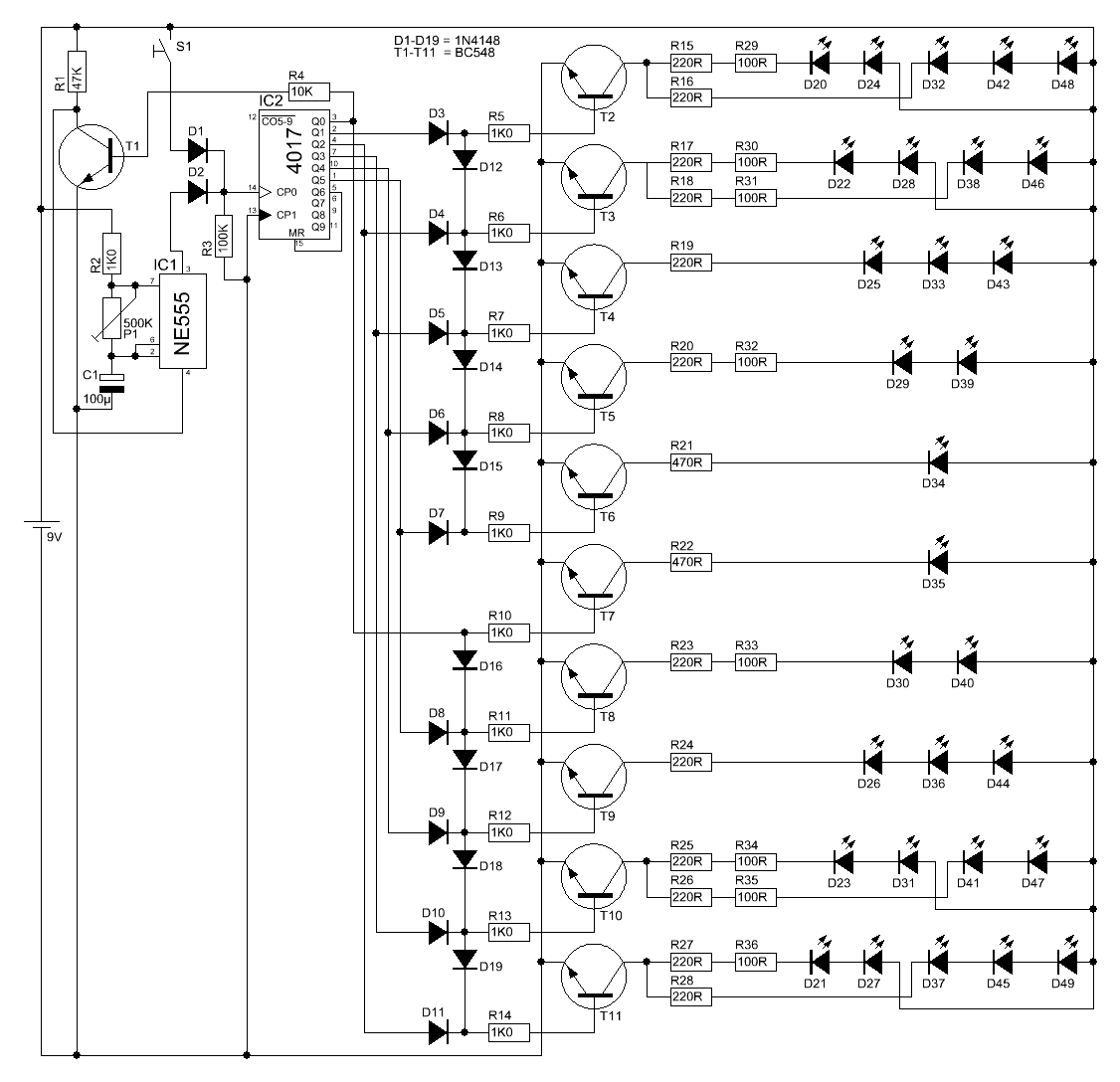

Durch Druck auf den Taster S1 wird die Uhr 'gedreht' und der Sand läuft langsam wieder nach unten. Wie schnell dies geschieht wird durch den Potentiometer P1 bestimmt.





Video



Ein Video zu dieser Schaltung gibt es hier.





Aufbau

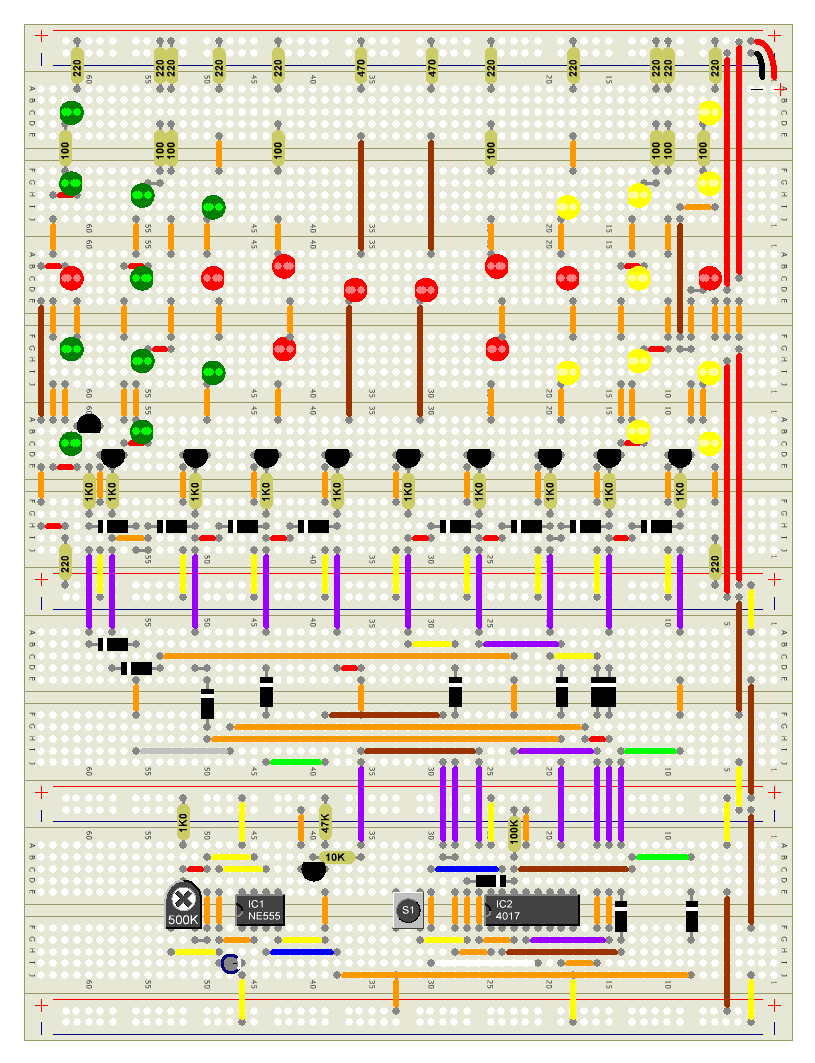

Zum Vergrößern bitte doppelklicken
