Trommel



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
1 NE555
2 Transistor BC548C (BC546C-BC550C)
1 Transistor BC558C (BC556C-BC560C)
1 Widerstand 4,7 kOhm
1 Widerstand 10 kOhm
2 Widerstand 22 kOhm
1 Widerstand 47 kOhm
1 Kondensator 470 nF
1 Elektrolytkondensator 1,0 µF/16V
1 Elektrolytkondensator 2,2 µF/16V
1 Elektrolytkondensator 100 µF/16V
1 Mikrotaster
1 Lautsprecher 0,5W/8 Ohm
Bauteileset bei DES bestellen

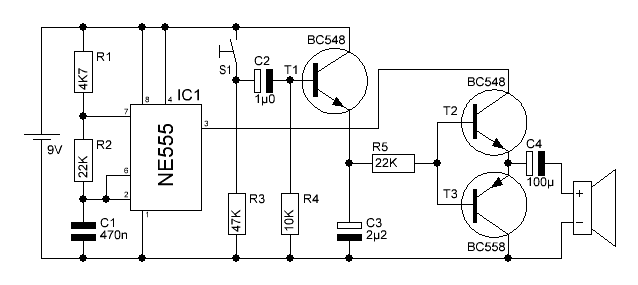

Beschreibung



Nahezu jedes Musikstück enthält ein Schlagzeug als Instrument. Einen Teil des Schlagzeugs ist die Trommel.



Eine kleine Version hiervon, kann man mit dieser Bastelei nachbauen. Durch R2 lässt sich die Tönhöhe variieren. R5 bestimmt die Ausklingzeit nach dem Anschlag.

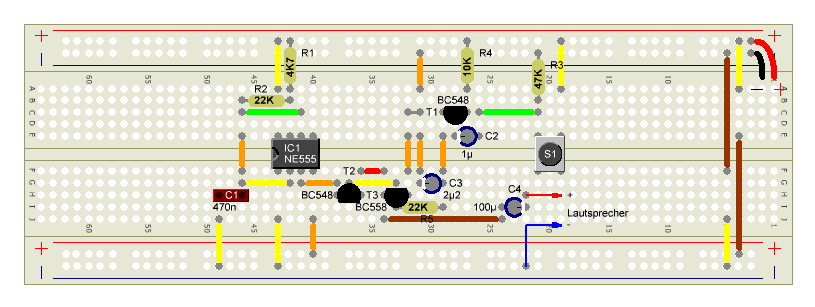

Aufbau
