Anz.	Bezeichnung	Datenblatt
1	Batterie/Spannungsquelle mit min. 9V
2	CMOS-IC 4013
4	Widerstand 220 Ohm
4	Widerstand 100 kOhm
4	Kondensator 1,0 nF
4	Mikrotaster
4	Standard-Leuchtdiode 3mm oder 5mm	3mm, 5mm

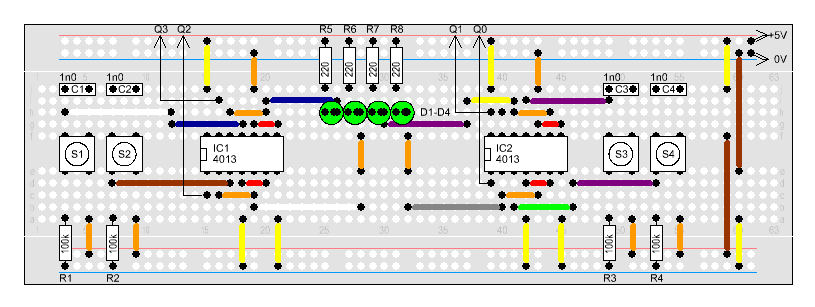

Um die einzelnen Funktionen der Selbstbau-CPU zu testen, muss man die Möglichkeit haben, Daten einzugeben und/oder bestimmte Signale zu steuern. Mit diesem Modul ist dies relativ komfortabel möglich.

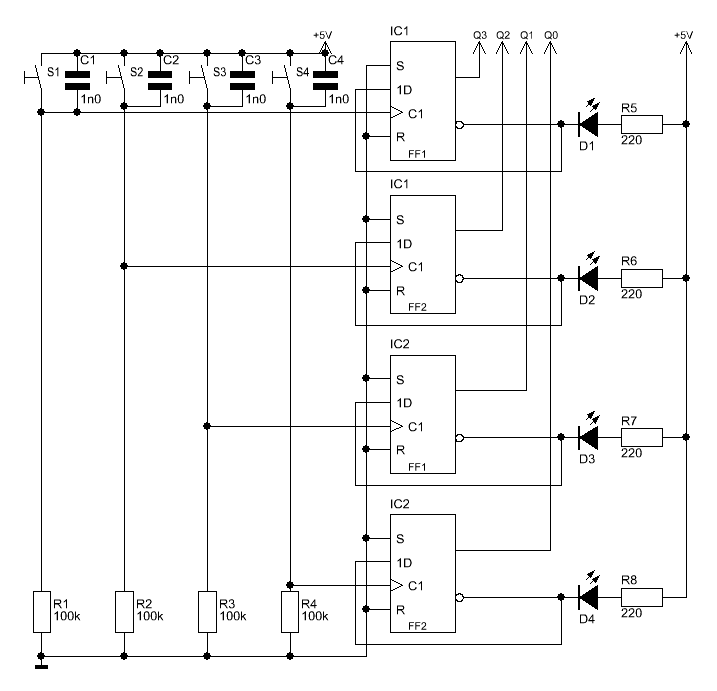

Wird einer der 4 Taster betätigt, kann man dementsprechenden Ausgang auf 1 bzw. 0 schalten. Als Kontrolle wird der aktuelle Zustand durch die zugehörige Leuchtdiode dargestellt. Wo die Ausgänge dieses Moduls angeschlossen werden müssen, wird in dem jeweiligen Lehrgang gezeigt.
