KFZ-Blinkgeber



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
2 Transistor BC548C (BC546C-BC550C)
2 Transistor BC558C (BC556C-BC560C)
4 Diode 1N4001 (1N4001-1N4007)
2 Zenerdiode 3,3 V/1,3 W
2 Widerstand 470 Ohm
2 Widerstand 1,0 kOhm
2 Widerstand 22 kOhm
2 Widerstand 47 kOhm
2 Elektrolytkondensator 22 µF/16V
2 Mikrotaster
2

Miniatur-Relais (5)6V mit 2 Wechselkontakten

z.B. BT-5S von Bestar oder G6S-2 6V von Omron

2 Standard-Leuchtdiode 3mm oder 5mm gelb 3mm, 5mm





Beschreibung



Bei einem Kraftfahrzeug wird durch Blinken von Leuchten an der linken oder rechten Fahrzeugseite ein Abbiegen/Spurwechsel in Kürze angekündigt. Im Fahrzeuginneren ist das Klacken des Blinkrelais zu hören. Diese Funktion soll hier mit dieser Schaltung nachgebildet werden.



Bei Inbetriebnahme passiert nichts weiter. Wird nun einer von den beiden Tastern S1 oder S2 betätigt, beginnt eine der beiden Leuchtdioden zu blinken und das typische Klicken ist zu hören, welches durch die Relais erzeugt wird. Das Blinken hört sofort wieder auf, sobald der Taster losgelassen wird. S1 bringt die Leuchtdiode D1 zum Blinken während S2 die LED D8 blinken lässt.

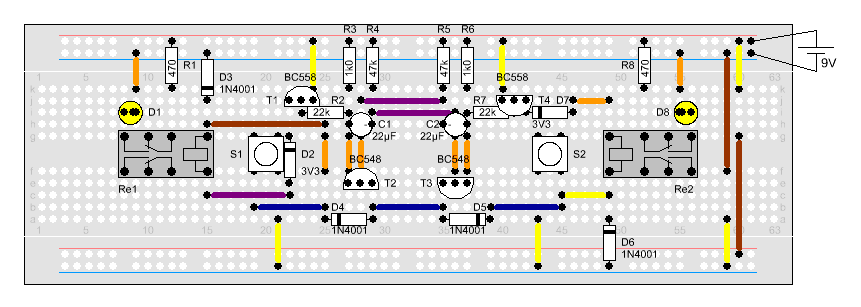

Aufbau
