Wassermelder



Stückliste



Anz. Bezeichnung Datenblatt
1 Batterie/Spannungsquelle 9V
7 Transistor BC548C (BC546C-BC550C)
1 Widerstand 220 Ohm
1 Widerstand 470 Ohm
1 Widerstand 1,0 kOhm
3 Widerstand 4,7 kOhm
4 Widerstand 22 kOhm
1 Widerstand 1,0 MOhm
2 Kondensator 100 nF
2 Elektrolytkondensator 47 µF/16V
1 Elektrolytkondensator 100 µF/16V
1 Mikrotaster
1 Lautsprecher 0,5W/8 Ohm
1 Standard-Leuchtdiode 3mm oder 5mm 3mm, 5mm
Bauteileset bei DES bestellen





Beschreibung



Heute ist mal wieder Waschtag. Zum Glück bietet die moderne Zeit nette Geräte an, die das Waschen schon fast 'nebenbei' erledigen. Leider kann es bei diesen Maschinen vorkommen, dass es zu Wasserlecks kommt. Und nicht selten, bekommt der Besitzer der Maschine es erst mit, wenn der Nachbar, der in der tiefer gelegenen Etage wohnt, an der Tür Sturm klingelt weil das Wasser nach unten durchgelaufen ist.



Mit dieser Schaltung dürfte zumindest der Nachbar keinen Schaden mehr erleiden. Die Wassersensoren werden unter die Waschmaschine gelegt und sobald eine Wasserlache die beiden Kontakte verbindet, schlägt diese Schaltung durch einen schrillen Impulston Alarm.



Die Schaltung ist so ausgelegt, dass diese im Ruhezustand keinen Strom verbraucht. Eine Batterie kann hier durchaus einige Monate halten. Mit S1 kann der Alarm und gegebenenfalls auch den Ladezustand der Batterie getestet werden.





Video



Ein Video zu dieser Schaltung gibt es hier.

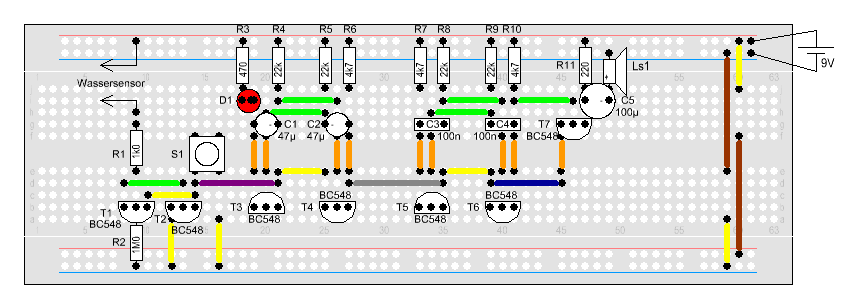

Aufbau
